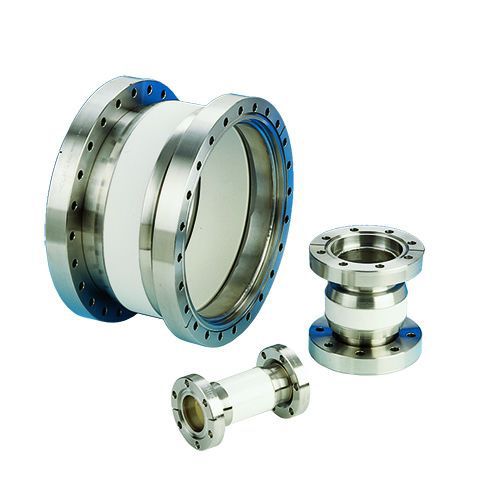

Rompivuoto in ceramica 1425901

in metallosu misura

MDC Precision offre una linea completa di interruzioni a vuoto, note anche come isolatori elettrici, per applicazioni e ambienti esigenti di ultra alto vuoto (UHV). Composte da adattatori metallici brasati ad ogni estremità di un tubo di ceramica isolante che fornisce l'isolamento di tensione tra le estremità metalliche conduttive, le interruzioni a vuoto forniscono un'interruzione elettrica tra la camera a vuoto e altri componenti esterni, così come la protezione dalle scariche elettrostatiche (ESD) dei componenti sensibili nel sistema a vuoto Costruite utilizzando isolatori ceramici di allumina di elevata purezza ermeticamente legati a manicotti di metallo a bassa espansione Kovar®, le interruzioni elettriche sono attaccate ad altri componenti del vuoto come flange, soffietti, camere e componenti saldabili utilizzando le tecniche di brasatura UHV di proprietà di MDC. Tutti i materiali e le leghe di brasatura utilizzati sono di grado di vuoto e scelti per le loro caratteristiche specifiche e la capacità di mantenere l'integrità delle guarnizioni per l'uso in applicazioni e ambienti esigenti. Un gradiente termico massimo di 25°C al minuto deve essere osservato per preservare la vita della guarnizione. Le rotture a vuoto saldabili sono tipicamente installate utilizzando uno dei seguenti processi di fusione: laser, fascio di elettroni o saldatura TIG Due supporti flangiati Del-Seal CF ConFlat® non ruotabili Geometria rastremata della guarnizione ceramica-metallo Materiali compatibili con l'UHV Opzionale Configurazioni personalizzate su richiesta Soffietto Uno girevole, uno non girevole Del-Seal CF ConFlat® montaggio a flangia Materiali non magnetici, 316LN e titanio
