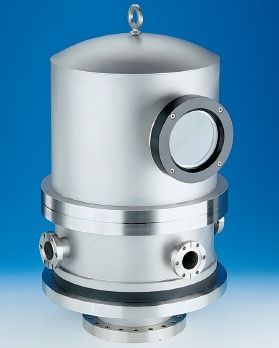

Camera a vuoto in acciaio inossidabile 3/4 - 2"

Di campana di vetro dell'acciaio inossidabile del MDC sono progettati per uso con le piastre di base del MDC, i pozzi bassi ed i collari del feedthrough. Una scanalatura della coda di rondine nella flangia bassa del vaso tiene una guarnizione dell'elastomero di Viton®, che fa la guarnizione di vuoto con uno dei componenti succitati. Tutti i di campana di vetro dell'acciaio inossidabile misura con un viewport di Pyrex® del diametro di vista di quattro pollici. Tutte le saldature di vuoto sono interne e forniscono la compatibilità di UHV. Per convenienza aggiunta, tutti i di campana di vetro misura con una gru o un alz-anello che è saldato alla parte superiore coperta con una cupola dell'alloggiamento. Questi alloggiamenti possono essere comprati con un facoltativo electropolished il rivestimento. Collari del Feedthrough I collari del feedthrough del MDC sono usati per espandere le possibilità di di campana di vetro convenzionali fornendo gli orificii radialmente orientati di accesso. Quattro, otto, o diciotto orificii misura con le flange della guarnizione del metallo dei CF di Del-Seal? di 2-3/4 pollici o le flange di iso KF NW40 Kwik-Flange? sono disponibili. Questi orificii accettano una varietà di componenti standard di vuoto del MDC quali elettrico, liquido ed i feedthroughs di movimento. L'installazione di un collare del feedthrough inoltre richiede l'uso di una piastra di base del MDC. Il collare del feedthrough è posizionato fra di campana di vetro e la piastra di base. Il collare del feedthrough/guarnizione della piastra di base è fatto con una L-guarnizione o un elastomero cross-section circolare, secondo cui il modello del collare è usato. La guarnizione del collare del feedthrough è fatta con un elastomero della L-guarnizione. Di campana di vetro dell'acciaio inossidabile userebbero un elastomero cross-section circolare nella scanalatura della coda di rondine del vaso per fare questa guarnizione.
