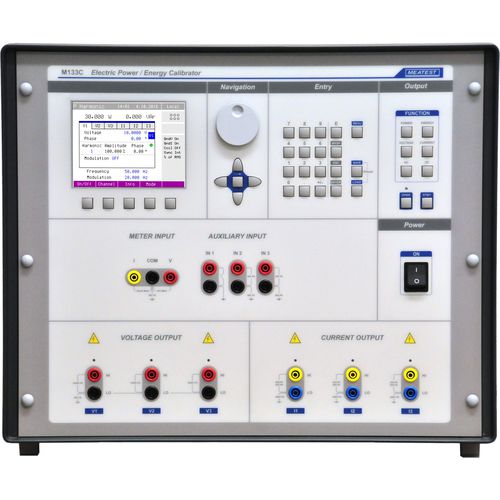

Calibratore di potenza M133C

di energiadi apparecchi di misura della potenzacompatto

M133C è un calibratore di potenza ed energia elettrica CA/CC per la calibrazione di misuratori di potenza, trasduttori di potenza, analizzatori di qualità della potenza e in generale di tutti i tipi di dispositivi di misurazione della potenza. Le funzioni di tensione CA, corrente, potenza ed energia hanno uno sfasamento calibrato con precisione nella gamma di frequenza da 15 Hz a 1 kHz con risoluzione fino a 0,001 Hz. La potenza elettrica simulata (comprese le funzioni di qualità dell'energia) può essere impostata in modo indipendente in ciascuna fase dei segnali di tensione e corrente. Il multimetro da processo 5½ integrato per la calibrazione del trasduttore è parte standard di ogni calibratore M133C. Nel calibratore M133C sono disponibili quattro diverse funzioni di distorsione: distorsione armonica con un massimo di 50 prodotti armonici, distorsione interarmonica fino a 5000 Hz, modulazione di ampiezza utilizzando inviluppo sinusoidale o onda quadra simmetrica e infine modulazione di ampiezza dip/swell utilizzando un inviluppo personalizzato di onda quadra. La frequenza di modulazione può essere impostata nell'intervallo da 0,001 Hz a 50 Hz, la profondità di modulazione massima è del 30% e, ancora una volta, tutti i parametri di distorsione possono essere impostati indipendentemente per ciascuna fase. Utilizzando il multimetro di processo integrato, sia gli ingressi che le uscite del trasduttore possono essere gestiti contemporaneamente dall'M133C in modo da poterlo calibrare più facilmente. Le uscite in corrente flottante possono essere collegate direttamente alle uscite in tensione per consentire la calibrazione del misuratore di potenza a 3 fili.
