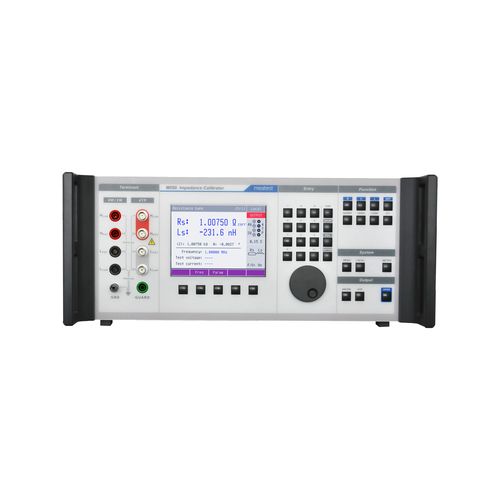

Calibratore di impedenza M550

per strumenti di misura elettricadigitaleda laboratorio

Il calibratore di impedenza M550 è progettato per la calibrazione dei misuratori LCR. Il calibratore contiene standard di resistenza stabili e indipendenti dalla temperatura, standard di capacità parziale e standard di induttanza parziale simulati dalla rete passiva di tipo RC T. Sono disponibili posizioni di riferimento Aperto e Corto per eliminare l'influenza dei cavi di prova. I valori di calibrazione di parametri complessi e standard parziali vengono visualizzati sull'ampio schermo LCD in coppie di parametri preselezionate, nonché letture di tensione, corrente e frequenza dal misuratore del segnale di test integrato. La filosofia dell'M550 si basa sul controllo remoto e sulla calibrazione automatizzata. Per questo motivo, il calibratore è dotato di interfacce RS-232 e GPIB e, naturalmente, supportato dal software di calibrazione CALIBER/WinQbase. Specifiche: Resistenza: 100 mΩ - 100 MΩ, 20 Hz - 1 MHz (± 0,02%/anno a 1 kHz) Capacità: 10 pF - 100 uF, 20 Hz - 1 MHz (± 0,05%/anno a 1 kHz) Induttanza: 10 uH - 10 H, 20 Hz - 1 MHz (± 0,1%/anno a 1 kHz) Misuratore del segnale di prova: Tensione CA: 0,2 - 10 Vrms (± 2% / anno) Corrente CA: 1 nA - 500 mA (± 2%/anno) Frequenza: 20 Hz - 100 kHz (± 100 ppm/anno)
