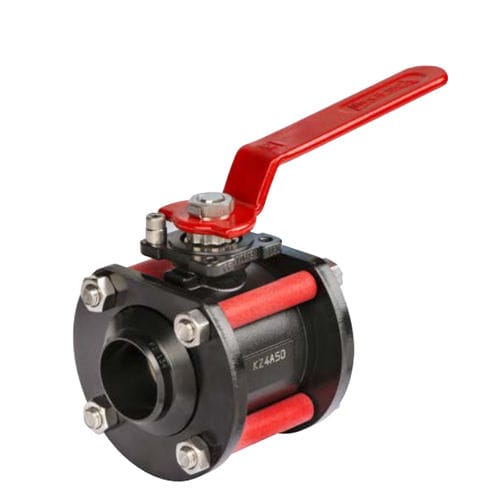

Valvola a sfera

a levaa comando pneumaticocon attuatore elettrico

Resistenza al vuoto La progettazione e la produzione delle nostre valvole a sfera a 2 e 3 pezzi consentono una resistenza al vuoto di almeno 10-3 mbar (0,75 10-3 Torr). Direttiva PED Secondo la Direttiva Europea sulla Pressione (PED) 97/23/CE, tutte le nostre valvole a sfera sono controllate durante il processo di produzione. Un test finale di pressione idrostatica viene effettuato prima della spedizione o dello stoccaggio. I nostri test sono condotti secondo lo standard internazionale ISO 5208. Emissioni di fuggitivi Le nostre valvole sono testate secondo il requisito TA LUFT 02/27/1986 (Pt 3.1.8.4). Le misure mostrano un tasso di perdita molto inferiore al livello richiesto dalla norma EN ISO15848-2 e da normative come la VDI 2440_2000. Pressione di prova della tenuta a sfera Il tasso di perdita a monte e a valle (perdita in linea) è la tenuta tra la sfera e le sedi. - Facilità di installazione senza allineamento delle parti terminali - Orientamento del corpo valvola a 360° - Eliminazione delle sollecitazioni dovute a un allineamento errato Progettazione secondo NF EN 12516-1, DIN 3841, AINSI B16.34 Premistoppa antistatico secondo ISO 7121, NF EN 1983 Premistoppa (6) in PTFE+carbone+grafite (DN 2") Tenuta primaria con guarnizione reggispinta (4) in PTFE rinforzato con PEEK Tenuta secondaria con premistoppa "V-ring" (6) per consentire la tenuta sotto pressione proveniente dal corpo valvola Pressacavo in acciaio inox (24) Compensazione dell'usura mediante una coppia di rondelle elastiche (7) Guarnizioni del corpo incorporate per garantire la tenuta interna/esterna. Profili delle sedi progettati per la tenuta a monte e a valle. Elasticità delle sedi per assorbire le sollecitazioni di pressione. Cuscinetti progressivi per ottimizzare le coppie di esercizio. Ruff per evitare il distacco della sede quando la pressione a monte è superiore a quella a valle
