Punzonatura di metallo

per il settore ferroviarioindustrialeper lavorazione del metallo

Panoramica

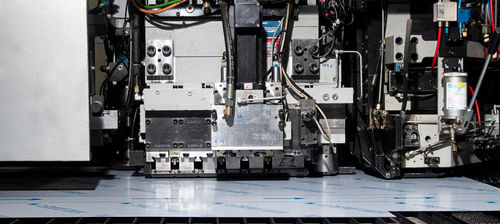

Forniamo una punzonatrice automatizzata per lamiera con carico e scarico integrati, dotata di testa singola a 46 postazioni per ridurre i tempi di ciclo minimizzando i cambi utensile. Il sistema è adatto alla produzione in media e alta serie di pezzi ripetitivi e perforazioni di precisione.

Funzionamento
Il processo inizia con il posizionamento e il fissaggio della lamiera. Gli utensili di punzonatura vengono selezionati per forma e diametro e montati sulla testa di punzonatura. Una trasmissione idraulica aziona la testa per effettuare tagli e perforazioni contro matrici in acciaio corrispondenti, ottenendo bordi puliti e ripetibili.

Punzonatura combinata con taglio laser per forme complesse
Presso Teklan gli utensili di punzonatura sono impiegati per particolari ripetitivi/semplici (cerchi, ovali, rettangoli), mentre il taglio laser è utilizzato per contorni complessi, imbutiture e geometrie fini. La combinazione dei due processi migliora la produttività, la precisione e la finitura dei bordi utilizzando il metodo più adatto per ogni dettaglio.

Passaggi tipici del processo

• Carico e bloccaggio della lamiera nella macchina
• Selezione e montaggio degli utensili di punzonatura secondo le forme e i diametri richiesti
• Azionamento idraulico della testa di punzonatura per eseguire tagli e perforazioni contro una matrice corrispondente
• Utilizzo del taglio laser per forme più complesse o ad alta precisione e per imbutiture
• Scarico e ispezione dei pezzi punzonati

Applicazioni

• Componenti lamierati con imbutiture complesse (automotive, aerospaziale, parti industriali)
• Quadri comandi e componenti elettronici che richiedono tolleranze ridotte
• Sistemi di ventilazione e condotti con geometrie precise
• Arredi ed elementi decorativi in metallo prodotti mediante punzonatura e tecniche laser

Tempi di produzione
I tempi di produzione dipendono da dimensioni, complessità, materiale e precisione richiesta. Un pezzo singolo può richiedere da pochi minuti a diverse ore; progetti completi con progettazione, programmazione e set-up possono estendersi per giorni per grandi serie o pezzi molto complessi. Fornire disegni e specifiche per una stima precisa.

Specifiche tecniche

• Tipo di macchina: punzonatrice automatizzata per lamiera con carico e scarico
• Cesoiatura / utensili: torretta testa singola 46 postazioni per ridurre i tempi di cambio utensile
• Utensileria: utensili di punzonatura per cerchi, ovali, rettangoli e perforazioni standard
• Tecnologia complementare: taglio laser disponibile per forme complesse, imbutiture e finiture ad alta precisione
• Azionamento: trasmissione idraulica per gli utensili di punzonatura
• Matrici: matrici in acciaio abbinate alla geometria degli utensili per tagli e perforazioni pulite
• Idoneità alla produzione: ottimizzata per produzione in serie di forme ripetitive con alta precisione
• Tempo ciclo tipico: variabile — da minuti a ore per pezzo a seconda della complessità; tempistiche di progetto includono progettazione, programmazione e set-up
