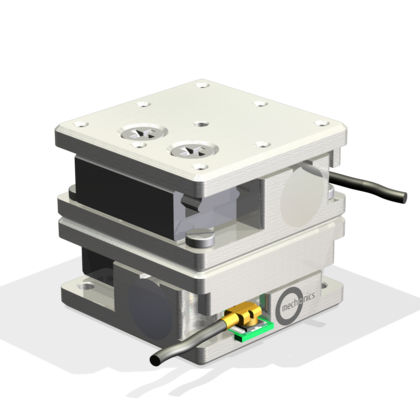

Piastra di posizionamento XY MS15di traslazionepiezoelettrica2 assi
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Orientazione
- XY, di traslazione
- Tipo
- piezoelettrico
- Numero di assi
- 2 assi
- Altre caratteristiche
- vuoto-compatibile, in miniatura
- Corsa
3 mm
(0,118 in)- Velocità
1,5 mm/s
- Carico
6 g
(0,21 oz)
Descrizione
per condizioni di alto vuoto fino a 10^(-6) mbar
ingombro di 15 x 15 mm
Stadi di traslazione miniaturizzati ultra piccoli con azionamento inerziale piezoelettrico. Edizione per il vuoto di MS15.
Dati tecnici
Larghezza - 15 mm
Altezza - 7 mm
Profondità - 15 mm
Carico massimo Carico (2 assi)
Mx, My, Mz (slancio) - 4 Ncm
Forze di blocco (Fx, Fy) - 3 N
Forza portante (Fz) - 20 N
Precisione di guida
Angolo di imbardata - 20 secondi d'arco
Angolo di beccheggio - 60 secondi d'arco
Deviazione verticale - 1 um
Deviazione laterale - 2 um
---
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
Vedi tutti i cataloghi di mechOnics agAltri prodotti mechOnics ag
