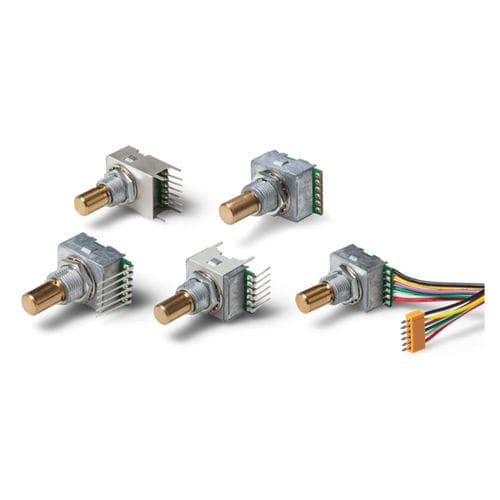

Encoder rotativo incrementale MRS
fotoelettricoad albero pienoda montare su pannelli

encoder rotativo incrementale
encoder rotativo incrementale
encoder rotativo incrementale
encoder rotativo incrementale
encoder rotativo incrementale
encoder rotativo incrementale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
incrementale
Tecnologia
fotoelettrico
Costruzione
ad albero pieno, da montare su pannelli
Segnale di uscita
analogico
Tensione di alimentazione
5 V DC
Materiale
in alluminio, in acciaio inossidabile
Livello di protezione
IP65
Applicazioni
ad uso industriale, per OEM
Altre caratteristiche
compatto, con pulsante, a regolazione manuale
Diametro dell’albero

Min.: 15 mm
(0,59 in)

Max.: 13 mm
(0,51 in)

15 mm
(0,59 in)

Diametro dell'asse

Min.: 6 mm
(0,24 in)

Max.: 6 mm
(0,24 in)

Lunghezza

Min.: 8,5 mm
(0,335 in)

Max.: 16,5 mm
(0,65 in)

8,5 mm
(0,335 in)

Frequenza di uscita

Max.: 100 Hz

100 Hz

Temperatura di processo

Min.: -10 °C
(14 °F)

Max.: 70 °C
(158 °F)

Descrizione

L'encoder da pannello completo per elevate forze radiali e assiali, con o senza fermo / pulsante, a un prezzo interessante L'ampia gamma di varianti, la solida costruzione meccanica e i componenti accuratamente selezionati ne fanno un vero e proprio tuttofare. Qualità e convenienza non sono in contraddizione. Questo si riflette nella durata di vita di 1 milione di giri e nella tenuta opzionale dell'albero con protezione IP65. Particolarmente degne di nota sono le elevate forze radiali e assiali con cui l'encoder da pannello può essere utilizzato. La serie MRS è presente sul mercato da molti anni. È ben consolidata e utilizzata in molte applicazioni. Rilevamenti / risoluzioni: Tre varianti di detentori, anche senza detentore meccanico Sono disponibili 3 diverse varianti di detentori meccanici da 16, 24 o 32 "clic" con corrispondenti 4, 6 o 8 impulsi per giro o senza detentore meccanico. Coppie di arresto: L'encoder da pannello è disponibile in due diverse coppie di arresto: una bassa e una più alta. Nella variante senza fermo meccanico, rimane una coppia operativa. Se sono necessarie coppie di arresto significativamente più elevate, si possono trovare nella serie MRB. Pulsante: Con o senza pulsante L'encoder da pannello è dotato di un pulsante integrato con corsa di 0,5 ±0,3 mm. Per le applicazioni che richiedono un percorso più lungo per il pulsante, si consiglia di consultare la serie MRT, mentre per i percorsi brevi la serie MRB. Inoltre, la serie MRB presenta tre varianti per la forza di azionamento del pulsante. Design: Il più compatto della nostra gamma, con sei tipi di connessione elettrica Alimentazione/segnale di uscita: alimentazione 5 V o 3,3 V, uscita a collettore aperto

---

Cataloghi

MRS
MRS
7 Pagine
