Amplificatore di segnale IMA2DMS

analogicoper sensore estensimetricoper pressione

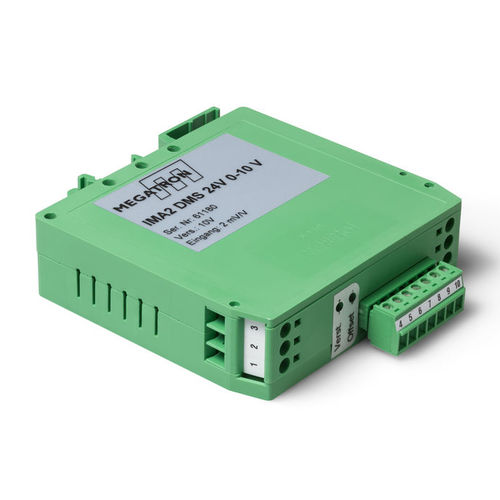

Amplificatore di misura per sensori di forza e celle di carico con estensimetri L'amplificatore di misura IMA2DMS contiene l'elettronica completa per l'elaborazione del segnale per un sensore di forza o una cella di carico con estensimetro. Fornisce al sensore di forza collegato una tensione standard di 10 VCC (in opzione 5 VCC). In uscita sono disponibili i principali segnali analogici standardizzati: 0...5 V, 0...10 V, ±5 V, ±10 V, 0...20 mA e 4...20 mA. Con la sua frequenza di taglio di 3 dB a 1 kHz, consente una rapida acquisizione dei dati. L'elettronica dell'IMA2 DMS è alloggiata in una custodia Phoenix (UEGM) e può essere facilmente montata su una guida DIN. Il guadagno e l'offset possono essere regolati con precisione grazie ai potenziometri di regolazione posti sul frontale. Grazie al peso ridotto di soli 100 g e a un intervallo di temperatura operativa compreso tra -25 °C e +85 °C, l'IMA2 è adatto a un'ampia gamma di applicazioni. Con un ripple inferiore a 20 mV (DC...20 MHz) e una sensibilità alla deriva termica inferiore a ±0,02 %/°C, offre una precisione di misura molto elevata. Opzioni di alimentazione Opzioni di alimentazione: 24 V o 12 V Per sensibilità del sensore (valore caratteristico nominale) da 1 mV/V fino a 3 mV/V Fornisce la tensione di eccitazione per i sensori estensi metrici Tensione di eccitazione per il sensore: 10 VDC o 5 VDC Opzioni del segnale di uscita 0..5 V, ±5 V, 0..10 V, ±10 V, 0..20 mA, 4...20 mA
