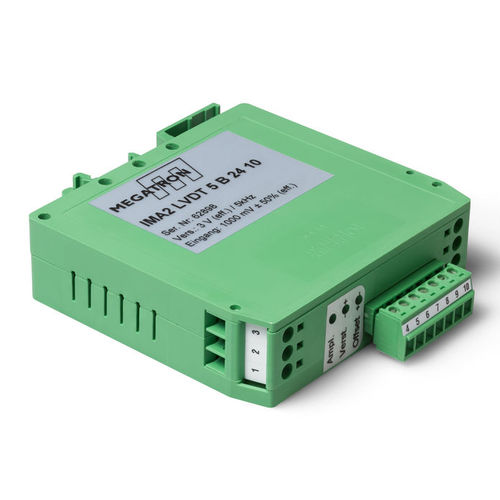

Amplificatore di segnale IMA2LVDT

analogicoisolatoper trasduttore induttivo e resistivo

Amplificatore di misura per sensori di spostamento induttivi (LVDT) L'amplificatore di misura IMA2 LVDT è progettato per convertire i segnali di uscita dei sensori induttivi in segnali di uscita standardizzati. L'amplificatore è configurato in fabbrica in base alla versione selezionata e fornisce all'LVDT collegato un'eccitazione di 1,2 Vrms o 5 Vrms a una frequenza di 2,5 o 5 kH (max 20 kHz). In uscita sono disponibili opzionalmente i principali segnali analogici standardizzati (0 ...5 V, 0 ...10 V, ±5 V, ±10 V, 0 ...20 mA, 4 ...20 mA). Il dispositivo è alimentato da un'alimentazione a 24 VDC isolata galvanicamente e la protezione da sovratensione integrata fino a 40 V garantisce un funzionamento sicuro.Con una deviazione della linearità relativa inferiore allo 0,01% F.S. e un ripple residuo inferiore a 20 mV, l'amplificatore garantisce un'elevata precisione di misura. Tutta l'elettronica è alloggiata in una custodia compatta Phoenix UEGM progettata per il montaggio su guida DIN. Grazie al peso ridotto (100 g) e all'ampia gamma di temperature operative, da -25 °C a +85 °C, l'IMA2-LVDT è adatto a un ampio spettro di applicazioni industriali. Opzioni: Opzioni di alimentazione: 24 V o 12 V Sensibilità LVDT: 500m VRMS, 1000m VRMS, 1900 mVRMS Tensione di eccitazione per il sensore: 2,5 VRMS, 5 VRMS Frequenza di eccitazione: 2,5 kHz, 5 kHz (max fino a 20 kHz) Opzioni del segnale di uscita: 0...5 V, ±5 V, 0...10 V, ±10 V, 0...20 mA, 4...20 mA
