Apparecchio per prove di isolamento AIAcompact

elettricodi scarica parzialeautomatico

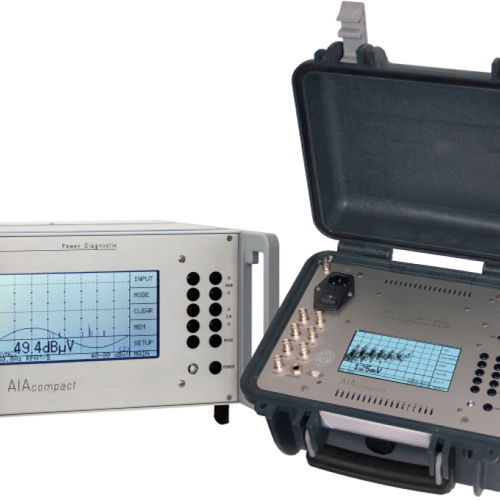

L'AIAcompact di Power Diagnostix consente misure di PD acustiche e UHF per la valutazione dell'isolamento L'AIAcompact è uno strumento portatile per la misurazione in servizio di scariche parziali (PD) acustiche ed elettriche ad altissima frequenza (UHF) su impianti ad alta tensione L'analizzatore acustico portatile di isolamento AIAcompact di Power Diagnostix è stato progettato per l'analisi acustica ed elettrica delle condizioni di isolamento di impianti ad alta tensione, quali: - Quadri elettrici isolati in gas (GIS) - Linee isolate in gas (GIL) - Trasformatori di potenza - Trasformatori di distribuzione - Accessori per cavi Per essere adatto a tutte queste applicazioni, lo strumento si adatta a una varietà di sensori acustici piezoelettrici e di unità di preelaborazione. Può essere utilizzato con sensori acustici e sensori esterni ad altissima frequenza, nonché con sensori UHF incorporati nell'asset testato. L'AIAcompact ha un display a cristalli liquidi (LCD) incorporato ed è controllato da due colonne di pulsanti. La funzione della colonna di sinistra è indicata sul display LCD (softkey), mentre la colonna di destra ha funzioni fisse assegnate. Lo strumento è stato progettato come rivelatore portatile autonomo; tuttavia, è dotato di un'interfaccia USB che consente di collegarlo a un computer e di controllarlo a distanza utilizzando il software opzionale AIAcompact. Questo software consente anche di acquisire modelli di scariche parziali colorate, nonché di creare rapporti e salvare schermate, Ogni AIAcompact è dotato di un multiplexer a quattro canali integrato, che consente di passare da un canale di ingresso all'altro. Inoltre, i pulsanti sul pannello dello strumento consentono di selezionare direttamente una delle quattro sorgenti di segnale.
