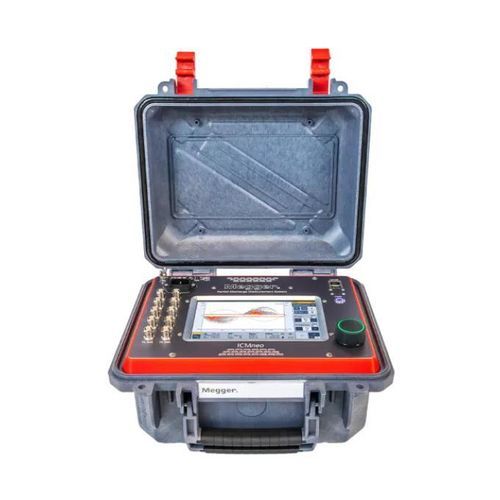

Monitor di scarico parziale portatile ICMneo

Panoramica
Dispositivo digitale compatto e autonomo per la misurazione delle scariche parziali (PD) in asset di media e alta tensione. Unità standalone alimentata a batteria con touchscreen integrato da 7" e design modulare compatibile con gli accessori PD Megger. Adatto a test di accettazione in fabbrica, valutazioni post-riparazione, controllo qualità end‑of‑line e test puntuali o monitoraggio in sito. Conforme alla norma IEC 60270.

Funzionalità principali

• Fino a quattro canali di misura paralleli in tempo reale per diagnostica simultanea.
• Touchscreen integrato da 7" per operatività intuitiva.
• Portabilità su batteria: autonomia fino a 5 ore; utilizzabile anche con alimentazione di rete.
• Analisi PD avanzata: analisi di spettro, modalità di misura UHF e visualizzazione PRPD.
• Gating del rumore e elaborazione del segnale per ridurre interferenze e distinguere segnali PD dal rumore.
• Acquisizione dati in tempo reale e monitoraggio continuo per interpretazione immediata.

Applicazioni

• Prove su asset MV/HV: boccole, distanziali, accessori cavi, trasformatori per strumenti e di distribuzione, macchine rotanti e cavi MV/HV.
• Test di accettazione in fabbrica (FAT), controlli post‑riparazione, controllo qualità finale e test puntuali in campo (online/offline).

Accessori e modularità
Compatibile con accessori Megger PD come preamplificatori, condensatori di accoppiamento, quadrupoli, antenne di disturbo e HFCT. Gli accessori più comuni sono disponibili separatamente per configurare le prove in base al tipo di asset.

Note funzionali aggiuntive

• Modelli PRPD e indicatori di magnitudo PD per supportare l'identificazione del tipo di difetto e della gravità.
• L'analisi dello spettro evidenzia le bande di frequenza dell'attività PD per diagnostica approfondita.
• Opzione di misura della tensione calibrata DAkkS per maggiore accuratezza.
• Funzioni di troubleshooting e manutenzione: routine di calibrazione adattiva e gestione avanzata del rumore.

Caratteristiche / specificazioni tecniche

• Modello: ICMneo
• Brand: Megger
• Canali di misura: fino a 4 canali paralleli in tempo reale
• Interfaccia utente: touchscreen integrato 7"
• Alimentazione: batteria (fino a 5 ore) e alimentazione di rete
• Metodi di misura: analisi di spettro, modalità UHF; capacità di misura in modalità AC
• Elaborazione del segnale: gating del rumore, acquisizione in tempo reale, PRPD, misura della magnitudo PD
• Calibrazione: opzione di misura della tensione calibrata DAkkS
• Intervallo di temperatura operativa: -20 °C ÷ 45 °C
• Conformità: IEC 60270
• Accessori compatibili: preamplificatori, condensatori di accoppiamento, quadrupoli, antenne di disturbo, HFCT
