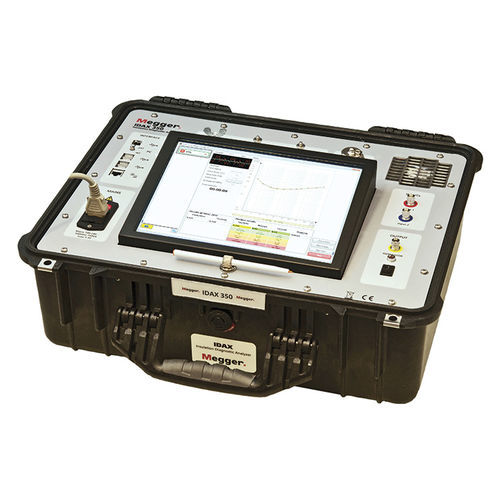

Controllore di isolamento IDAX series

Misurazione del contenuto di umidità, del tan delta/fattore di potenza e della conduttività dell'olio mediante DFR sul campo - IDAX300/300S, IDAX322, IDAX350. Misure DFR (Dielectric Frequency Response) per la diagnostica dell'isolamento. L'IDAX è un analizzatore diagnostico dell'isolamento basato sul DFR (Dielectric Frequency Response), noto anche come FDS (Frequency Domain Spectroscopy). La tecnologia DFR è una procedura di prova consolidata nei laboratori che, grazie a uno sforzo innovativo di Megger, è stata adattata per l'uso sul campo nella gamma di strumenti IDAX. Il DFR consiste nella misurazione della capacità e delle perdite (tan delta o fattore di potenza) su più frequenze. La curva DFR misurata dipende dalla geometria dell'isolamento, dall'umidità, dalla conduttività dell'olio e dalla temperatura. Grazie all'adattamento avanzato della curva al modello del materiale di riferimento, l'IDAX calcola il contenuto di umidità nell'isolamento solido, la conducibilità dell'olio alla temperatura di riferimento di 25 °C e il fattore tan delta/potenza alla temperatura di riferimento di 20 °C. In questi calcoli, l'ITC (Individual Temperature Correction), un'altra importante innovazione Megger, viene utilizzato per tradurre i dati di prova dalla temperatura dell'oggetto in esame alle temperature di riferimento. Il software IDAX incorpora uno sweep di frequenza con correzione ITC progettato esplicitamente per valutare i trasformatori e le boccole degli strumenti. Grazie a un approccio innovativo alla combinazione dei dati nel dominio del tempo e della frequenza, l'IDAX offre il tempo di misura più breve sul mercato per una misurazione completa del DFR da 1 kHz a 10 μHz.
