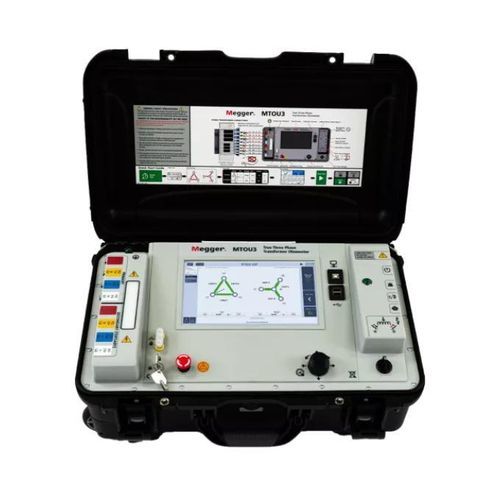

Milliohmmetro digitale MTOU3

portatiledi trasformatoricon bassa resistenza

Sintesi
Il MTOU3 è un ohmmetro per la resistenza degli avvolgimenti trifase progettato per i test elettromeccanici di trasformatori di potenza, di distribuzione e strumentali. Fornisce misure rapide e precise della resistenza degli avvolgimenti, demagnetizzazione adattativa automatica e conferma vettoriale automatica per ridurre errori e interventi in campo.

Caratteristiche principali
Il dispositivo integra più funzioni incentrate sulla sicurezza, la precisione e la produttività:

• Connessioni sicure e puntuali per una valutazione completa della resistenza degli avvolgimenti.
• Demagnetizzazione adattativa automatica per eliminare il rischio di intervento delle protezioni al riavvio in tensione del trasformatore.
• Conferma vettoriale automatica prima di ogni test per selezionare il corretto collegamento del trasformatore.
• Excitazione a doppio avvolgimento per misure rapide e precise degli avvolgimenti primario e secondario.
• Cavi e pinze estensibili codificati per colore per semplificare la configurazione e ridurre errori di collegamento.
• Visualizzazione dei vettori conforme alla targhetta del trasformatore per garantire un risultato corretto fin dal primo test.
• Controllo del preselettore (tap-changer) integrato per minimizzare i tempi di prova sui trasformatori dotati di preselettori.

Vantaggi operativi
Il MTOU3 migliora la sicurezza riducendo le salite e l'esposizione del personale, aumenta l'affidabilità delle connessioni di prova tramite la conferma vettoriale e ottimizza la produttività in campo con misure rapide, configurazione semplificata e demagnetizzazione automatica.

Documentazione e formati di output
La documentazione disponibile include schede tecniche e una guida utente. I risultati dei test possono essere esportati nei formati Excel e PDF e viene generato un file JSON per l'integrazione nei sistemi di gestione dati. Il prodotto è compatibile con TxU PC Software per il trasferimento e l'analisi dei dati.

Supporto software e aggiornamenti
Sono previste aggiornamenti software e firmware. Vengono fornite versioni software documentate per TxU PC e per il software embedded. Sono forniti file di installazione e aggiornamento per garantire il mantenimento aggiornato del sistema.

FAQ e considerazioni pratiche
Punti chiave dalla FAQ:

• Per trasformatori di potenza molto grandi (> 100 MVA), potrebbero essere necessari tensioni e correnti di eccitazione maggiori per ottenere misure precise e stabili.
• Il MTOU3 è disponibile in modelli adattati a diverse applicazioni e include il controllo del tap-changer per ridurre i tempi di prova.
• La demagnetizzazione adattativa riduce significativamente i tempi di demagnetizzazione, in particolare sui trasformatori di grandi dimensioni.
• In caso di risultati anomali, verificare prima la pulizia e la tensione delle connessioni tra lo strumento e il trasformatore, quindi la affidabilità dello strumento mediante dispositivi di riferimento se necessario.

Risoluzione dei problemi e consigli operativi
Consigli selezionati per uso e risoluzione problemi:

• Se l'unità non si accende, verificare che il cavo di alimentazione sia collegato all'apparecchio e a una presa adeguata e che l'interruttore sia su ON.
• Se l'unità segnala cavi scollegati o invertiti, controllare il corretto collegamento dei cavi al MTOU3 e alle fasi corrispondenti.

Specifiche tecniche

• Modello: MTOU3
• Tipo: Ohmmetro per avvolgimenti trifase per trasformatori di potenza, distribuzione e strumentali
• Funzioni chiave: conferma vettoriale automatica, demagnetizzazione adattativa, eccitazione a doppio avvolgimento
• Connessioni: cavi e pinze estensibili codificati per colore per collegamento rapido
• Controllo: controllo del tap-changer integrato per prove su trasformatori con tap-changer
• Formati di output dei test: Excel, PDF e JSON
• Compatibilità software: TxU PC Software (versione riferita nella documentazione)
• Applicazioni: test elettromeccanici di trasformatori trifase in impianti di potenza, distribuzione e strumentazione
