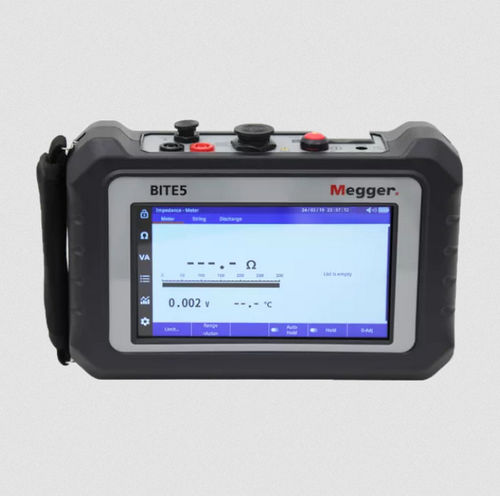

Tester di impedenza BITE5

di tensioneantifurtodi temperatura

Panoramica
I tester BITE5 e BITE5 Advanced sono strumenti di impedenza (ohmici) per la valutazione in sito di batterie al piombo‑acido (VLA e VRLA), NiCd e agli ioni di litio. Dispongono di interfaccia touch screen per prove a livello di cella e di stringa e, se usati con un banco di scarica Torkel, consentono registrazione delle misure durante scarica e ricarica.

Funzionalità principali

• Misurazione dell'impedenza della singola cella, della tensione della cella e della temperatura; BITE5 Advanced misura anche la resistenza tra celle (cinghie).
• Supporto per test di scarica: con apparecchiatura Torkel acquisizione di tensione, impedenza e temperatura delle singole celle durante i cicli.
• Visualizzazione delle tendenze e configurazione tramite touch screen per decisioni immediate in campo.
• Misurazione su moduli fino a 200 V DC (BITE5) o fino a 500 V DC (BITE5 Advanced); misurazione tensione fino a 1000 V DC e 600 V AC.
• BITE5 Advanced: maggiore corrente di prova per misurare con precisione la resistenza delle cinghie e possibilità di testare stringhe in parallelo senza segmentazione; lettore RFID per identificazione rapida degli asset.
• Punte di sonda concentriche per accesso a terminali protetti.

Opzioni di misura

• Impedenza cella (ohmica)
• Tensione cella
• Tensione di ripple
• Corrente di ripple AC
• Corrente di mantenimento DC (float)
• Resistenza tra celle (cinghie) (BITE5 Advanced)

Gestione dati e comunicazioni
I risultati e le tendenze sono visualizzabili sullo strumento e memorizzabili per esportazione tramite scheda SD o USB. È supportato il trasferimento wireless verso la suite PowerDB per analisi centralizzate, creazione di baseline e criteri di allarme.

Casi d'uso
Adatto a sottostazioni, telecomunicazioni, UPS, data centre, impianti solari ed eolici e altri sistemi di batterie stazionarie dove è richiesta una valutazione rapida online o il monitoraggio per cella.

Interpretazione dei risultati (tabella guida)
Intestazione: "Tipo di batteria | Variazione % (Avvertenza vs media stringa) | Variazione % (Allarme vs media stringa) | Variazione % (Avvertenza vs baseline) | Variazione % (Allarme vs baseline)"
Piombo‑acido, flooded | 15 | 30 | 30 | 50
Piombo‑acido, VRLA AGM | 10 | 30 | 20 | 50
Piombo‑acido, VRLA gel | 20 | 30 | 30 | 50
NiCd, flooded | 10 | 20 | 15 | 30
NiCd, sigillate | 10 | 20 | 15 | 30
Collegamenti tra celle (strisce) | 15 | 20 | - | -

Documentazione e software
Documentazione: schede tecniche, manuali utente, note applicative, case study, firmware e software (PowerDB / Torkel Viewer). Sono disponibili istruzioni e versioni firmware per entrambi i modelli; i risultati esportati si integrano con PowerDB per analisi storiche.

Note aggiuntive
La serie BITE5 include una modalità di impedenza utilizzabile durante i test di scarica per monitorare l'impedenza durante la scarica e definire valori di riferimento per la stringa.

Caratteristiche / specifiche tecniche

• Modelli: BITE5 e BITE5 Advanced
• Tipi di batteria supportati: piombo‑acido (VLA & VRLA), NiCd, ioni di litio.
• Misure supportate: impedenza cella, tensione cella, temperatura, tensione ripple, corrente ripple AC, corrente float DC, resistenza tra celle (Advanced).
• Supporto test di scarica: compatibile con set Torkel (BITE5 Advanced supporta monitoraggio di ricarica).
• Intervalli di tensione: moduli fino a 200 V DC (BITE5) o 500 V DC (BITE5 Advanced); misurazione fino a 1000 V DC e 600 V AC.
• Memorizzazione e comunicazione: scheda SD, USB; trasferimento wireless verso PowerDB.
• Alimentazione: batteria interna.
• Interfaccia: touch screen per revisione dati e analisi tendenze.
• Funzionalità avanzate: misurazione resistenza tra celle (Advanced), test di stringhe parallele senza segmentazione, lettore RFID.
• Punte concentriche per accesso tramite cappucci di sicurezza.
