Localizzatore dei guasti di messa terra di batteria MGFL100

Panoramica

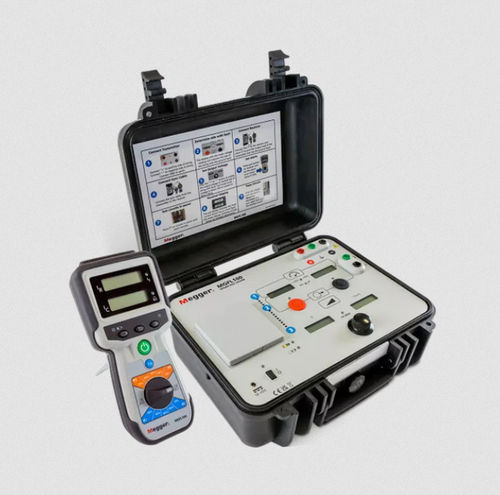

Il Megger MGFL100 è uno strumento portatile progettato per individuare guasti a terra in sistemi a batteria e reti AC/DC non collegate a terra senza interrompere il funzionamento. Utilizza una pinza di corrente con trasmettitore e ricevitore leggeri per identificare il circuito con il guasto reale distinguendo la corrente reattiva dovuta alla capacità parassita.

Funzionalità principali

• Individuazione dei guasti su sistemi batteria senza fermare l'impianto
• Allarme visivo/sonoro quando viene identificato il circuito con il guasto reale
• Misurazione diretta della resistenza di guasto e della capacità parassita del sistema
• Misurazione diretta della corrente di guasto reale e della corrente di dispersione (reattiva)
• Limiti di corrente e tensione regolabili con protezione mediante password
• Alimentazione da rete AC esterna o batteria interna
• Individuazione fino a 400 kΩ
• Funziona su sistemi AC e DC, inclusi sistemi a batteria DC e reti IT protette
• Funzionamento su sistemi fino a 600 V (600 Vac con filtro IT opzionale per reti IT)
• Trasmettitore e ricevitore leggeri e portatili per rilevamento in campo

Dettagli operativi
Il MGFL100 distingue automaticamente la corrente di guasto reale dalla corrente reattiva causata dalla capacità parassita, evitando la necessità di tarature complesse. Utilizzare il trasmettitore e il ricevitore leggeri per tracciare il guasto; il cavo di sincronizzazione separa la corrente di guasto reale dalla dispersione del circuito. Il collegamento diretto alla linea consente il tracciamento offline o online con il filtro di accoppiamento IT opzionale per le reti IT.

Accessori opzionali
Il filtro IT opzionale consente di localizzare guasti su sistemi IT isolati in CA fino a 600 Vac. Altri accessori includono cavo di sincronizzazione, pinze di corrente e batterie di ricambio.

Documenti prodotto (titoli)

• MGFL100_ds_en.pdf (Scheda tecnica)
• MGFL100_UG_en.pdf (Guida utente)
• IT-Filter_DS_EN.pdf (Scheda tecnica filtro IT)
• AC Tracing vs Pulse Application Note_v2A.pdf (Nota applicativa)
• Circuit Characterisation Application Note_v1.pdf (Nota applicativa)
• CT Magnetization_Application Note_v1.pdf (Nota applicativa)
• Stray Capacitance Applicatoin Note_v1.pdf (Nota applicativa)
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf (Caso di studio)

Informazioni aggiuntive
Il ricevitore dispone di due display: con il cavo di sincronizzazione collegato il display superiore mostra la corrente diretta al guasto reale e quello inferiore la dispersione del circuito. Sono fornite tecniche per stabilizzare le letture su circuiti elettricamente rumorosi, come posizionare il CT attorno al circuito e al suo ritorno o usare due CT per cancellare il rumore.

Caratteristiche / specifiche tecniche

• Capacità di localizzazione: fino a 400 kΩ
• Compatibilità sistemi: sistemi AC e DC, sistemi non collegati a terra, sistemi a batteria DC, reti IT protette
• Tensione massima operativa: fino a 600 V (600 Vac con filtro IT opzionale per sistemi IT)
• Parametri misurati: resistenza di guasto a terra, capacità parassita del sistema, corrente di guasto reale, corrente di dispersione reattiva
• Limiti di corrente e tensione regolabili e protetti da password
• Alimentazione: rete AC esterna o batteria interna
• Funzione allarme: allarme visivo/sonoro all'identificazione del circuito con guasto reale
• Progettazione portatile: trasmettitore e ricevitore leggeri per uso in campo
• Gestione del rumore: tecniche di posizionamento dei CT e cavo di sincronizzazione per separare corrente di guasto e dispersione
• Individuazione di guasti ad alta impedenza e guasti in sistemi con elevata corrente di dispersione
