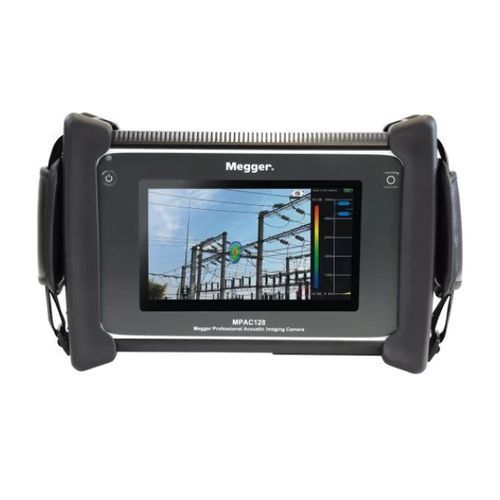

Telecamera acustica MPAC128

per area pericolosadi rilevazionead ultrasuoni

Panoramica del prodotto
Il imageador acustico MPAC128 di Megger visualizza perdite di gas e scariche parziali (PD) per supportare ispezioni preventive e la rapida localizzazione dei guasti. La serie cattura segnali ultrasonici e udibili tramite un array di 128 microfoni e consente rilevamenti senza contatto fino a 120 m (prestazioni ottimali tipiche 10–20 m). La versione MPAC128-ATEX è certificata per uso in Zona 2.

Capacità principali
La serie MPAC128 è progettata per la rilevazione di PD e perdite di gas con elevata precisione di localizzazione grazie all'elevato numero di microfoni e all'ampia banda di rilevamento. Applicazioni tipiche: ispezione di linee aeree, impianti industriali e controllo di apparecchiature in aree potenzialmente pericolose con la versione ATEX.

Punti salienti

• 128 microfoni per migliore risoluzione spaziale e in frequenza
• Intervallo di rilevamento in frequenza: 2 kHz – 48 kHz
• Portata di rilevamento senza contatto specificata: 0,5 m – 120 m (ottimale tipicamente 10–20 m)
• MPAC128: protezione IP54; MPAC128-ATEX: certificazione II 3G Ex ic IIC T5 Gc per Zona 2
• Temperatura di esercizio: -20 °C – +50 °C

Note rilascio / firmware
Sono disponibili aggiornamenti firmware per MPAC128 e MPAC128-ATEX. Le release recenti includono miglior riconoscimento PRPD, traduzioni ottimizzate e correzioni di allineamento UI.

Software
Il software MPAC Analyst consente di gestire e analizzare immagini e video acustici acquisiti dai dispositivi MPAC. Offre visualizzazione, analisi, modifica e generazione di report. Versione di riferimento: 1.2.0.

Documentazione prodotto (elencata nella pagina)

• MPAC128-MPAC128ATEX_DS_EN.pdf (Scheda tecnica)
• MPAC128_UG_en.pdf (Manuale utente)
• MPAC208-Software_UG.pdf (Manuale software)

FAQ - punti principali

• Principio: i guasti (perdite, PD) generano suoni/ultrasuoni; l'imageador li rileva e localizza.
• Distanza di identificazione: ~0,5 m – 120 m a seconda delle condizioni; migliore rendimento tipico 10–20 m.
• Batteria: decadimento tipico ≈20% dopo ~1000 cicli completi; batteria interna sostituibile tramite assistenza autorizzata.
• Taratura: consigliata ogni due anni (taratura dal produttore disponibile); la verifica sul campo con MPAC-V può estendere gli intervalli.
• Intervalli di frequenza consigliati: generale 20–40 kHz; punti distanti/silenziosi 15–35 kHz; ambienti rumorosi 28–48 kHz.

Specifiche tecniche

• Denominazione commerciale: MPAC128 (MPAC128-ATEX per Zona 2)
• Produttore / marca: Megger
• Applicazione: rilevamento e localizzazione senza contatto di PD e perdite di gas
• Array microfoni: 128 microfoni
• Frequenza di rilevamento: 2–48 kHz
• Portata di rilevamento: 0,5 m – 120 m (ottimale 10–20 m)
• ATEX (MPAC128-ATEX): II 3G Ex ic IIC T5 Gc
• Grado di protezione: IP54 (MPAC128)
• Temperatura di esercizio: -20 °C – +50 °C
• Batteria: interna ricaricabile; decadimento ≈20% dopo 1000 cicli; sostituzione da servizio autorizzato
• Taratura: consigliata ogni 2 anni
• Firmware di riferimento: 6.0.4.3
• Software MPAC Analyst: versione 1.2.0
• Limitazioni: non rileva perdite sotterranee (ultrasuoni assorbiti dal terreno); perdite liquide e perdite SF6 a bassissima pressione possono non generare suono rilevabile
