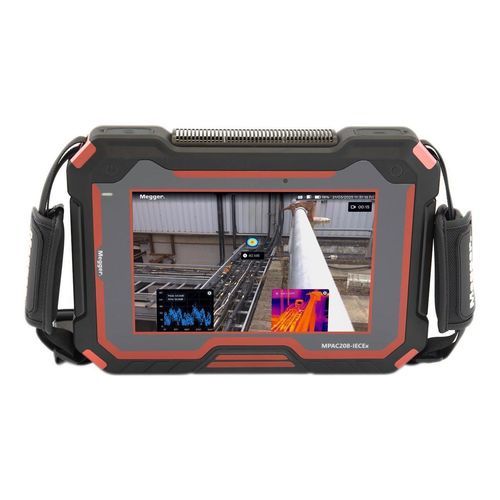

Telecamera acustica MPAC208

industrialeper acquisizione di immagini termicheper il rilevamento di fughe di gas

Informazioni sul prodotto
Il MPAC208 è una telecamera per imaging acustico di livello professionale progettata per il rilevamento rapido e preciso di sorgenti ultrasoniche in ambienti industriali. Consente ai team di manutenzione di individuare perdite di gas, guasti meccanici e scariche parziali (PD) su apparecchiature ad alta tensione senza interrompere l'esercizio.

Hardware principale
Integra un array di 208 microfoni MEMS (2 kHz–100 kHz) fuso con una camera ottica da 13 MP e visualizzato su un display touchscreen capacitivo da 8 pollici. Le sovrapposizioni in tempo reale mostrano le sorgenti acustiche sull'immagine ottica per una localizzazione immediata.

Varianti e certificazioni
La versione MPAC208‑IECEx offre le stesse funzionalità ed è certificata per atmosfere esplosive Classe 2.

Progettata per ambienti industriali reali
Portata di rilevamento fino a 200 m per ispezioni ravvicinate e controlli a distanza in sottostazioni, quadri e linee aeree. Funzione Focus e soppressione del rumore isolano i segnali ultrasonici in impianti rumorosi. La guida direzionale SoundScan™ aiuta a rintracciare sorgenti fuori campo visivo.

Tre modalità operative

• Modalità Perdita di gas: stima portata di perdita, distanza e impatto economico per prioritizzare gli interventi.
• Modalità Scarica parziale: registra attività PD e fornisce analisi PRPD per rilevamento e classificazione precoce.
• Modalità Meccanica: rileva usura cuscinetti, perdite valvole, cavitazione e guasti correlati a vibrazioni tramite firme ultrasoniche.

Correlazione termica opzionale
Un modulo termico opzionale consente visualizzazioni acustiche e termiche affiancate per correlare anomalie termiche e acustiche e accelerare l'analisi delle cause.

Progettata per l'uso in campo
Portatile e leggera (~1,4 kg). Protezione ambientale IP54. Batterie intelligenti intercambiabili con autonomia fino a 10 ore (2 × 5 h incluse). Ideale per utility, impianti di processo, rinnovabili e produzione per manutenzione predittiva ed efficienza energetica.

Verifica della telecamera
L'accessorio opzionale MPAC‑V esegue controlli automatici in campo di risposta in frequenza, SPL e calibrazione visiva dei microfoni per verificare i parametri operativi tra le tarature.

Funzionalità aggiuntive
Soppressione del rumore, modalità Focus, guida SoundScan™, quantificazione integrata delle perdite (SPL, volumetrico e valore economico), visualizzazione PRPD e conteggio PD per valutare la gravità.

Specifiche tecniche

• Marca: Megger
• Modello: MPAC208 (variante MPAC208‑IECEx disponibile)
• Array microfoni: 208 canali MEMS
• Sensibilità acustica: 2 kHz – 100 kHz
• Telecamera ottica: 13 MP
• Display: touchscreen capacitivo 8 pollici
• Portata di rilevamento: fino a 200 m
• Modalità operative: Perdita di gas, Scarica parziale (PRPD), Meccanica
• Opzionale: modulo termico per correlazione acustico‑termica
• Accessorio di verifica: MPAC‑V (risposta in frequenza, SPL, calibrazione visiva)
• Peso: circa 1,4 kg
• Protezione ambientale: IP54
• Alimentazione: batterie intelligenti intercambiabili; fino a 10 h (2 × 5 h incluse)
• Funzioni campo: Focus, soppressione del rumore, SoundScan™, quantificazione delle perdite (SPL, volumetria, valore economico)
