Grigliato in acciaio galvanizzato

in alluminioin acciaio inossidabilea lamelle

Informazioni sul prodotto

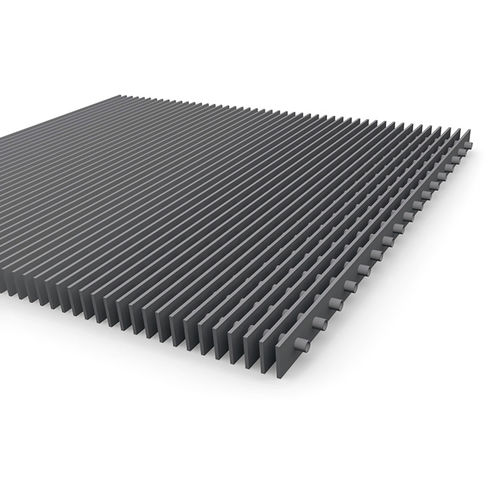

La griglia lamellare MEISER sostituisce la barra trasversale classica con un tubo inserito centralmente nelle barre portanti. Questa soluzione conferisce un aspetto architettonico ricercato ed è particolarmente indicata per coperture di ventilazione interne e applicazioni decorative. Di norma la griglia è fornita senza telaio esterno per preservare la pulizia del design. A causa della sua costruzione, è meno adatta a grandi luci; le lunghezze standard degli elementi portanti e trasversali sono generalmente ≤1.200 mm.

Dati tecnici
Maglie più comuni
Barra portante | Barra trasversale
18,50 | 50 | 100 | 150 | 200 | 250 | 300

Profili standard della barra portante
Barra portante 3 mm
25/3
30/3
35/3
40/3
45/3
50/3

Sistemi di fissaggio

• Piastrine forate saldate: piastrine forate fornite saldate secondo le specifiche del cliente; bulloneria a carico del cliente.
• Fissaggio Hilti: composto da clip superiore e parte inferiore; alta resistenza alle vibrazioni e montaggio agevole da una sola persona per ridurre i tempi di installazione.
• Fissaggio B: clip superiore, parte inferiore del morsetto, viti esagonali M8x60 e dado quadro M8.
• Fissaggio B 10: clip superiore a staffa, vite a esagono incassato, clip inferiore e dado.

Caratteristiche / specificazioni tecniche

• Tipo di prodotto: griglia lamellare (la funzione della barra trasversale è assicurata da un tubo inserito centralmente nelle barre portanti).
• Applicazioni tipiche: coperture per ventilazione interne di pregio e griglie architettoniche con aspetto raffinato.
• Materiali: alluminio, acciaio inox, acciaio zincato a caldo.
• Design: generalmente senza cornice per preservare l'estetica pulita.
• Limitazioni: meno adatta a grandi luci; lunghezza massima tipica degli elementi ≤1.200 mm.
• Personalizzazione: profili speciali delle barre portanti e diversi diametri del tubo disponibili su richiesta.
• Le maglie e i profili standard sopra elencati servono come riferimento per specifiche e preventivi.
