Grigliato pressato

per canaleper condotto d'ariadi riscaldamento

Informazioni sul prodotto

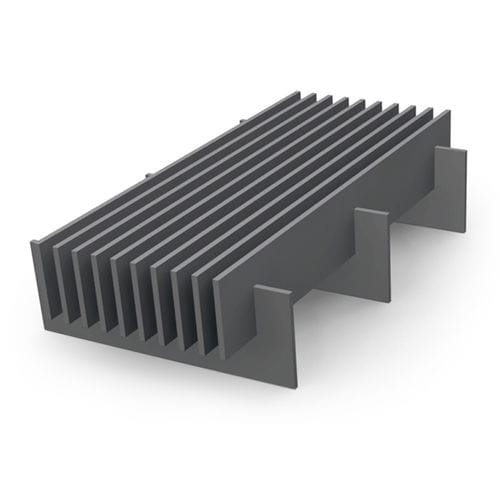

Le griglie dentate MEISER sono griglie pressate con barre trasversali che sporgono sopra la superficie delle barre portanti. Tale configurazione rende le barre portanti poco visibili e conferisce un aspetto a «pettine». Il passo e il numero delle barre portanti vengono adattati alle esigenze statiche; sono disponibili diverse varianti per il passo delle barre trasversali.

Applicazioni
Le griglie sono indicate quando l'aspetto architettonico è rilevante. Impieghi tipici: coperture interne per impianti HVAC e pozzetti di riscaldamento, griglie di canalizzazione, rivestimenti di facciata per enfatizzare linee orizzontali o verticali e elementi frangisole grazie alla specifica disposizione di barre portanti e trasversali.

Materiali e finiture
La griglia può essere realizzata in diversi materiali e trattamenti superficiali. È possibile utilizzare profili trasversali speciali per ottenere particolari effetti estetici o per coordinare la griglia alle finiture del progetto.

Dati tecnici — Maglie più comuni
Barra portante | Opzioni barra trasversale
21,00 | 11,1 ; 16,7 ; 22,2 ; 33,3
22,20 | 11,1 ; 16,7 ; 22,2 ; 33,3
33,30 | 11,1 ; 16,7 ; 22,2 ; 33,3
66,60 | 11,1 ; 16,7 ; 22,2 ; 33,3
99,90 | 11,1 ; 16,7 ; 22,2 ; 33,3

Dati tecnici — Profili standard della barra portante
Barra portante 2 mm / Barra portante 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

Accessori / sistemi di fissaggio

• Piastrina perforata saldata: Piastrina perforata saldata secondo le specifiche del cliente; viti a carico del committente.
• Fissaggio Hilti: Staffa superiore e inferiore unite; elevata resistenza alle vibrazioni, montaggio agevole da una sola persona e tempi di installazione ridotti.
• Fissaggio B: Staffa superiore, parte inferiore della morsettiera, viti esagonali M8x60 e dado quadro M8.
• Fissaggio B 10: Staffa superiore, vite a esagono incassato, staffa inferiore e dado.

Riferimenti

• Centro commerciale, Liezen (Austria)
• Teatro dell'opera, Vichy (Francia)
• Ägyptisches Museum, Monaco (Germania)
• Area pedonale, Kaufbeuren (Germania)
• Museo d'arte, Moritzburg (Germania)

Caratteristiche / specificazioni tecniche

• Tipo: griglia pressata con barre trasversali sporgenti, aspetto a «pettine».
• Geometria adattabile: passo e numero delle barre portanti regolabili in base ai requisiti statici; diverse opzioni per il passo delle barre trasversali.
• Passi comuni: 21,00; 22,20; 33,30; 66,60; 99,90 (mm).
• Opzioni trasversali: 11,1 mm; 16,7 mm; 22,2 mm; 33,3 mm.
• Profili standard: 30/2, 35/2, 40/2, 45/2, 50/2 e 30/3, 35/3, 40/3, 45/3, 50/3.
• Impieghi tipici: coperture interne (HVAC, pozzetti di riscaldamento), griglie di canalizzazione, rivestimenti di facciata, elementi frangisole.
• Materiali e finiture: varie possibilità disponibili; profili speciali per effetti decorativi.
