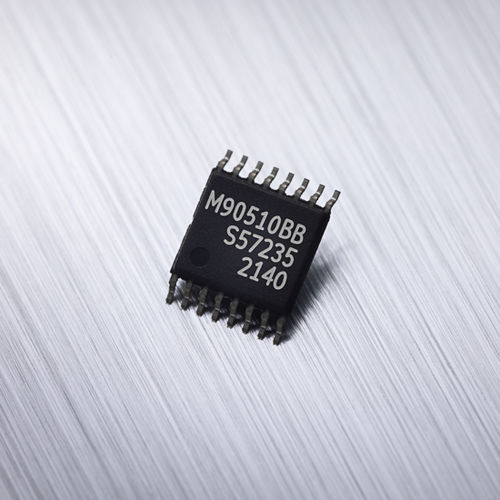

Sensore di posizione rotativo MLX90510

senza contattomagneticoinduttivo

L'MLX90510 è un circuito integrato con resolver induttivo ad alta velocità utilizzato per il rilevamento assoluto di posizione e movimento rotatorio in applicazioni automobilistiche critiche per la sicurezza. Fornisce uscite analogiche (sin/cos). Caratteristiche principali Alta precisione: Massimo ±0,36° el fino a 240000 e-rpm (giri elettrici) Immune ai campi magnetici (ISO 11452-8) ISO 26262 ASIL C SEooC (Elemento di sicurezza fuori contesto) Descrizione del prodotto L'MLX90510 è un circuito integrato con resolver induttivo ad alta velocità utilizzato per il rilevamento assoluto di posizione e movimento rotatorio in applicazioni automobilistiche critiche per la sicurezza. Le sue specifiche principali sono a diretto vantaggio delle applicazioni di tipo e-machine e riducono al minimo lo sforzo dell'ECU necessario per ottenere la migliore precisione della categoria in condizioni meccaniche ed elettriche estreme. L'MLX90510 è progettato per controllare un trasduttore induttivo, elaborare il segnale analogico catturato dal sensore e fornire uscite differenziali Sine e Cosine. Il funzionamento del sensore induttivo si basa sull'accoppiamento induttivo tra una bobina di trasmissione, il target e tre bobine di ricezione. Risolutore induttivo ad alta velocità con uscita analogica Grazie alla sua architettura innovativa, l'MLX90510 offre numerosi vantaggi: Il ritardo di propagazione del sistema è ridotto a 0ns con un massimo di +/-120ns di variazioni residue sull'intera gamma di temperature operative. La compensazione dell'offset di ingresso e la regolazione della posizione dell'angolo di uscita dello zero sono eseguite all'interno del circuito integrato, riducendo l'impegno dell'ECU. Il design della bobina a 3 fasi semplifica l'ottimizzazione della linearità. Il disaccoppiamento tra ingresso e uscita consente prestazioni EMC senza precedenti. Inoltre, garantisce ampiezze di uscita stabili indipendentemente dall'intensità del segnale di ingresso legato al traferro.
