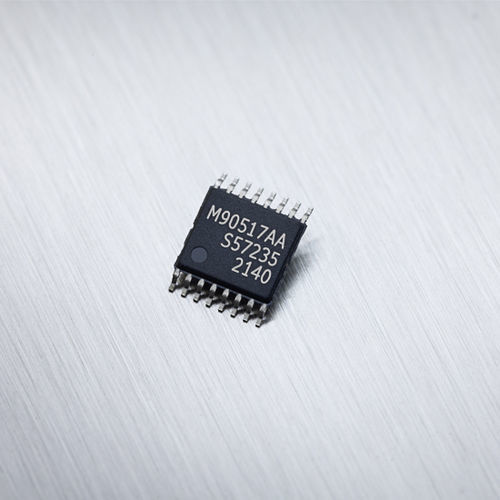

Sensore di posizione rotativo MLX90517

senza contattomagneticoinduttivo

L'MLX90517 è un circuito integrato con resolver induttivo ad alta velocità utilizzato per il rilevamento assoluto di posizione e movimento rotatorio in applicazioni automobilistiche critiche per la sicurezza. Fornisce uscite analogiche (sin/cos) e richiede un calcolo fuori dal chip. Caratteristiche principali Alta precisione: Massimo ±0,36o Immune ai campi magnetici (ISO 11452-8) ISO 26262 ASIL C SEooC (Elemento di sicurezza fuori contesto) Descrizione del prodotto L'MLX90517 è un circuito integrato con resolver induttivo ad alta velocità utilizzato per il rilevamento assoluto di posizione e movimento rotatorio in applicazioni automobilistiche critiche per la sicurezza. Le sue specifiche principali sono a diretto vantaggio delle applicazioni di tipo e-machine. Questa variante fornisce segnali sinusoidali e coseno grezzi che devono essere compensati dall'ECU prima del calcolo dell'angolo. L'MLX90517 è progettato per controllare un trasduttore induttivo, elaborare il segnale analogico catturato dal sensore e fornire uscite sinusoidali e coseno differenziali. Il funzionamento del sensore induttivo si basa sull'accoppiamento induttivo tra una bobina di trasmissione, il bersaglio e tre bobine di ricezione. Risolutore induttivo ad alta velocità con uscita analogica Grazie alla sua architettura innovativa, l'MLX90517 offre numerosi vantaggi: Possibilità di eseguire una precompensazione dell'offset su chip Il design della bobina a 3 fasi semplifica l'ottimizzazione della linearità L'MLX90517 è stato sviluppato come SEooC (Safety Element out of Context) ASIL C secondo la norma ISO 26262 e supporta implementazioni di sistemi di sicurezza fino a ASIL D. Per la programmazione della produzione di massa, l'MLX90517 è compatibile con il PTC-04 (DB-HALL06, v3 o superiore) Applicazioni: Sensore di posizione rotativo assoluto ad alta velocità Rilevamento della posizione del motore (BLDC, PMSM, PMSR) Motore di trazione Booster del freno di emergenza Servosterzo elettrico (EPS)
