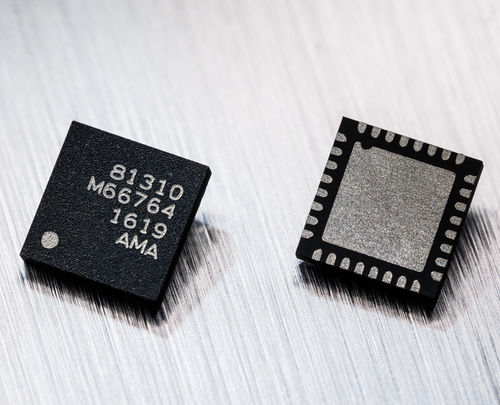

Comando di motore passo-passo MLX81310-MLX81315

DCBLDC

L'MLX81310/15 fa parte della nostra famiglia di circuiti integrati per motori LIN intelligenti. MLX81310: IC driver per motori LIN di generazione 2 < 0,4 A MLX81315: IC driver motore LIN di seconda generazione < 0,8 A Caratteristiche principali Controllore motore a chip singolo con quattro halfbridges (5 Ohm per MLX81310 o 1 Ohm per MLX81315), MCU integrata e interfaccia LIN Interfaccia di comunicazione Compatibile con PWM e LIN 1, LIN 2, J2602 Descrizione del prodotto L'MLX81310/15 fa parte della nostra famiglia di circuiti integrati per motori LIN intelligenti. L'MLX81310/15 consente alle applicazioni di posizionamento di piccolo ingombro di controllare piccoli motori BLDC, stepper e CC con un pilotaggio sensorless o sensored a basso rumore e un'interfaccia LIN digitale per comandi e feedback. L'interfaccia LIN è conforme a LIN 1, LIN 2, J2602 e può essere configurata per la comunicazione PWM. Gli indirizzi dei nodi slave possono essere rilevati automaticamente con il metodo del bus shunt o, in alternativa, con la codifica dei pin. Applicazioni tipiche: Alette HVAC Serrande attive per griglie Livellamento dei fari a LED e ventole di raffreddamento Controllo intelligente delle valvole Caratteristiche e vantaggi Controllore motore a chip singolo con quattro halfbridges (5 Ohm per MLX81310 o 1 Ohm per MLX81315), MCU integrata e interfaccia LIN Interfaccia di comunicazione Compatibile con PWM e LIN 1, LIN 2, J2602 Compatibile con la maggior parte delle opzioni di configurazione dell'indirizzo del nodo, compreso l'indirizzamento automatico con il metodo Bus shunt e la codifica dei pin Microstepping a basso rumore con rilevamento dello stallo del motore senza sensori Ampie opzioni di diagnostica (OV, UV, OT, OC, ...) Regolatore di alimentazione integrato: [4, 28]V con modalità sleep Tecnologia CMOS ad alta tensione da 0,18u allo stato dell'arte (versione Flash da 32kB per la produzione in serie e versione ROM per la produzione in serie molto elevata)
