I sensori Latch & Switch di Melexis utilizzano una tecnologia magnetica innovativa che consente di misurare la componente laterale del flusso magnetico.
Caratteristiche principali
Flessibilità nel design magnetico
Disponibile versione senza PCB con condensatore integrato
Autodiagnosi integrata
Descrizione del prodotto
L'MLX92221 è il latch a effetto Hall programmabile in fabbrica di seconda generazione, progettato in tecnologia CMOS submicronica a segnale misto.
Il dispositivo integra un regolatore di tensione, un sensore di Hall con un sistema avanzato di cancellazione dell'offset, una logica digitale programmabile e un driver di uscita configurato come current sink, il tutto in un unico package.
L'MLX92221 è un dispositivo programmabile in fabbrica, dotato di un'ampia gamma di parametri che possono essere configurati in base ai valori target determinati attraverso lo sviluppo tecnico delle applicazioni:
Bop
Brp
Isteresi
Compensazione della temperatura
Polo attivo
Polarità di uscita
Per saperne di più sul principio dell'effetto Hall.
Caratteristiche e vantaggi
Flessibilità nel design magnetico
Disponibile versione senza PCB con condensatore integrato
Autodiagnosi integrata
Componente HW qualificato secondo la norma ISO26262-8:13 per l'uso in sistemi di sicurezza critici
Gamma molto ampia di sensibilità magnetica
Stadio amplificatore stabilizzato con chopper
Coefficiente di temperatura negativo incorporato programmabile
Protezione contro l'inversione della tensione di alimentazione
Protezione da blocco per sottotensione
Protezione termica
Elevato rating ESD / Eccellenti prestazioni EMC

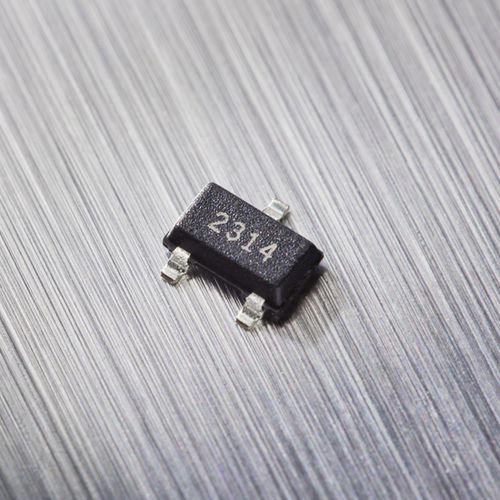

Pacchetto sottile SOT23 3L conforme alle normative verdi
Soglie di commutazione magnetica programmabili in fabbrica (Bop, Hyst, TC)
---
