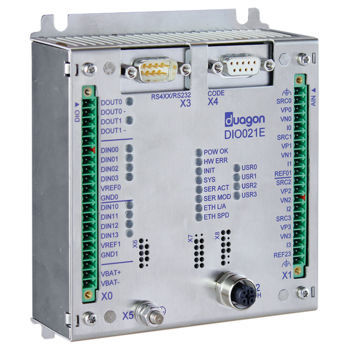

Modulo I/O analogico DIO021E

digitaleEthernetserie

DIO021E è un I/O remoto con 8 ingressi digitali, 2 uscite digitali e 4 ingressi analogici, controllato tramite interfaccia Ethernet. Tutti gli ingressi digitali possono essere utilizzati come PWM o contatore di eventi. Le due uscite digitali sono isolate e consentono un flusso di corrente bidirezionale. Gli ingressi analogici possono essere utilizzati per misure di tensione (±10 V), corrente (±20 mA) o resistive (10Ω...5kΩ). Tutti i canali di I/O, digitali e analogici, sono isolati galvanicamente dalla logica interna e dall'interfaccia Ethernet. Inoltre, il modulo I/O offre un'interfaccia seriale (RS232/422/485), una porta di manutenzione per accedere all'interfaccia a riga di comando, una porta di estensione per comunicazioni I2C, SPI e 1-Wire e 7 ingressi CODE. Gli ingressi CODE possono essere utilizzati per generare un indice, che consente l'indirizzamento geo-grafico da parte dell'applicazione. Il controller Ethernet integrato, progettato da duagon, è dotato di priorità hardware e jitter molto basso. L'interfaccia Ethernet supporta diversi stack di comunicazione in tempo reale, ad esempio EtherNet/IP - CIP, IPTCom o TRDP. I protocolli in tempo reale sono basati sullo stack UDP proprietario di duagon, che consente la prioritizzazione dei dati di processo per ridurre la latenza dei messaggi. Inoltre, l'interfaccia Ethernet è conforme allo standard IEEE 802.3 e supporta l'autonegoziazione, l'auto MDI-X e l'half e full duplex. Il DIO021E offre un front-end web sicuro (HTTPS), che può essere utilizzato per scopi diagnostici e per caricare ed eseguire aggiornamenti del firmware. Le applicazioni che girano su DIO021E sono generalmente sviluppate dal cliente. duagon fornisce un ambiente di compilazione che include la libreria di sviluppo, necessaria per implementare qualsiasi applicazione specifica del cliente.
