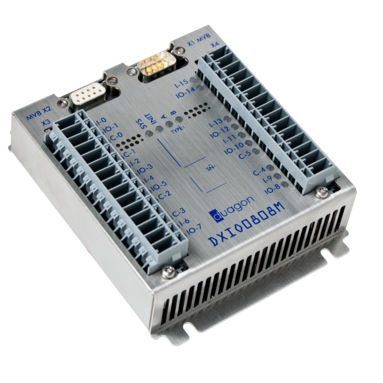

Modulo I/O digitale DXIO0808M

a 8 ingressiFGPAdi rete

Il DXIO0808M è un I/O remoto con 8 ingressi digitali e 8 ingressi/uscite combinati, controllato tramite un'interfaccia MVB. Gli ingressi e le uscite combinati sono configurati via software e possono essere utilizzati come I/O read-back. Tutti i canali I/O possono essere configurati come PWM (uscita) o contatore di frequenza o di eventi (ingresso). Sono isolati galvanicamente dalla logica interna e dall'interfaccia MVB. Inoltre, il modulo I/O offre 6 ingressi CODE, utilizzati per generare un indice che consente l'indirizzamento geografico da parte dell'applicazione. Il DXIO0808M fornisce un'interfaccia ridondante isolata galvanicamente con le linee A e B. È possibile scegliere EMD o ESD+ come livelli fisici. il controller MVB di duagon è implementato in una FPGA e supporta tutte le 4096 porte dati del processo. Un soft processor aggiuntivo a 32 bit gestisce l'intero stack di dati dei messaggi con un'interfaccia di facile utilizzo. L'amministratore di bus opzionale gestisce l'intera rete MVB e può essere configurato utilizzando lo strumento di rete proprietario di duagon. L'applicazione che gira sul DXIO0808M è generalmente sviluppata dal cliente. duagon fornisce un ambiente di compilazione che include la libreria di sviluppo necessaria per implementare qualsiasi applicazione specifica del cliente. La libreria di sviluppo è accompagnata da una semplice applicazione demo. Su richiesta, duagon offre lo sviluppo dell'applicazione come servizio di ingegneria. Contattare duagon per ulteriori informazioni sulle possibilità. Il DXIO0808M può essere alimentato direttamente dalla batteria e supporta intervalli di tensione da 24 Vdc a 110 Vdc. È progettato per gli ambienti più difficili del materiale rotabile ed è conforme alla norma EN 50155:
