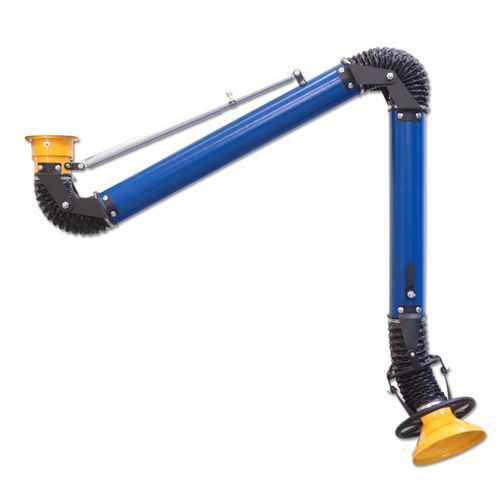

Braccio aspirante fisso Oskar 100

per montaggio a soffittoflessibiletelescopico

Panoramica del prodotto
Il braccio di aspirazione fumi autoportante Oskar 100 cattura gli inquinanti alla fonte in applicazioni di dimensioni medie come verniciatura, levigatura, lucidatura, saldatura e lavorazioni meccaniche. Il braccio non contiene meccanismi interni eccetto un registro di flusso d'aria integrato; tutte le regolazioni sono esterne per consentire la manutenzione senza esposizione al flusso d'aria inquinato. I tubi lisci riducono la perdita di carico e il rumore e facilitano la manutenzione, prolungando la vita utile.

Applicazione

• Laboratori, postazioni di saldatura, nebbia oleosa e levigatura
• Resistenza termica standard fino a 80°C / 175°F; resistenza maggiore dipende dal tipo di tubo flessibile e dalla verniciatura a polvere; per temperature molto elevate sono consigliati bracci in acciaio inox
• Intervallo di portata consigliato 350–500 m3/h
• Prelievo localizzato della sorgente di inquinamento, esclusi i flussi d'aria chimicamente aggressivi

Costruzione

• Tutte le regolazioni accessibili dall'esterno
• Cofano in alluminio con deviatori d'aria e maniglia intorno al cofano
• Giunti del cofano in alluminio; giunti centrali e snodi girevoli in acciaio
• Supporto di montaggio in alluminio e acciaio
• Tubi lisci e tubi flessibili in PVC nero (standard)
• Registro d'aria integrato e verniciatura a polvere standard
• Molla telescopica completamente incapsulata sui modelli sospesi

Braccio di aspirazione Oskar 100 - dettagli:

• Scheda catalogo: bracci di aspirazione autoportanti Oskar 100
• Modelli sospesi: Oskar 1015 – portata 1,5 m (5 ft)
• Modelli sospesi: Oskar 1020 – portata 2 m (6 ft)
• Modelli sospesi: Oskar 1025 – portata 2,5 m (8 ft)
• Modelli autoportanti: Oskar 1015P – portata 1,5 m (5 ft)
• Modelli autoportanti: Oskar 1020P – portata 2 m (6 ft)
• Modelli autoportanti: Oskar 1025P – portata 2,5 m (8 ft)

Specifiche tecniche

• Modello: Oskar 100
• Marca: Oskar Air Products
• Tipo di prodotto: braccio di aspirazione fumi autoportante
• Opzioni di montaggio: modelli sospesi e autoportanti
• Portate disponibili: 1,5 m (5 ft), 2 m (6 ft), 2,5 m (8 ft)
• Meccanismo interno: nessuno eccetto il registro di flusso d'aria
• Regolazioni: tutte accessibili dall'esterno
• Consiglio di portata: 350–500 m3/h
• Resistenza termica: tubo standard fino a 80°C / 175°F; resistenza maggiore dipende dal tubo e dal rivestimento; acciaio inox consigliato per temperature molto elevate
• Materiali: cofano e giunti in alluminio; giunti centrali e snodi in acciaio; supporto di montaggio in alluminio e acciaio; tubi flessibili in PVC nero (standard)
• Caratteristiche: cofano in alluminio con deviatore d'aria, maniglia, tubi lisci per bassa perdita di carico e rumore, molla telescopica incapsulata sui modelli sospesi, registro d'aria integrato, verniciatura a polvere
• Uso previsto: captazione localizzata alla fonte per flussi d'aria non chimicamente aggressivi
