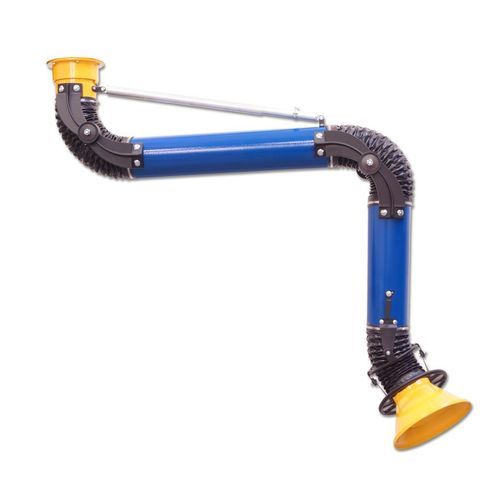

Braccio aspirante fisso Oskar 160

per montaggio a soffittoflessibilearticolato

Panoramica del prodotto
Oskar 160 è un braccio di aspirazione fumi autoportante progettato per la captazione alla fonte di fumi di saldatura, polveri da rettifica e lucidatura, nebbie oleose e altri inquinanti aerodispersi in ambienti industriali. Il braccio utilizza componenti in alluminio pressofuso, tubi lisci e giunti esterni in alluminio per ridurre la perdita di carico e il rumore e per semplificare la manutenzione. Tutte le regolazioni sono esterne; il regolatore del flusso d'aria integrato è l'unico elemento interno, evitando il contatto con il flusso d'aria inquinata o l'interno del condotto durante la regolazione.

Applicazioni tipiche

• saldatura
• rettifica
• captazione di nebbie oleose
• taglio
• lucidatura
• verniciatura
• imballaggio
• resistenza termica standard fino a 80°C
• intervallo di portata consigliato 1000–1400 m3/h
• per inquinamento dell'aria non esplosivo e non aggressivo

Costruzione standard

• tutte le regolazioni esterne
• cupola in alluminio con deviatori d'aria
• maniglia attorno alla cupola
• giunti della cupola in alluminio
• giunti centrali e snodi in alluminio pressofuso
• snodo di montaggio in alluminio e acciaio
• tubi lisci
• regolatore d'aria integrato standard
• tubi flessibili in PVC nero (resistenza termica fino a 80°C)
• verniciatura a polvere standard

Modelli / versioni disponibili

• Oskar 1620 braccio di estrazione sospeso – portata 2 m / 6 ft
• Oskar 1630 braccio di estrazione sospeso – portata 3 m / 10 ft
• Oskar 1640 braccio di estrazione sospeso – portata 4 m / 14 ft
• Oskar 1620P braccio di estrazione su piedistallo – portata 2 m / 6 ft
• Oskar 1630P braccio di estrazione su piedistallo – portata 3 m / 10 ft
• Oskar 1640P braccio di estrazione su piedistallo – portata 4 m / 14 ft
• Scheda catalogo Oskar 160 e brochure tecniche disponibili

Specifiche tecniche

• Portata consigliata: 1000–1400 m3/h
• Resistenza termica del tubo flessibile: fino a 80°C (175°F)
• Materiali di costruzione: cupola e giunti in alluminio, giunti centrali e snodi in alluminio pressofuso, snodo di montaggio in alluminio e acciaio
• Progetto: tubi lisci e giunti esterni in alluminio per bassa perdita di carico e basso rumore
• Regolazioni: tutte esterne (non è necessario accedere al flusso d'aria inquinata o alla canalizzazione interna)
• Regolatore d'aria integrato (standard)
• Cupola: alluminio con deviatore d'aria e maniglia
• Tubi: PVC nero (standard)
• Finitura: verniciatura a polvere standard
• Indicato per: captazione di inquinanti dell'aria non esplosivi e non aggressivi
• Portate disponibili: 2 m, 3 m, 4 m (varianti sospese e su piedistallo)
• Per applicazioni ad altissima temperatura si raccomandano bracci in acciaio inox
