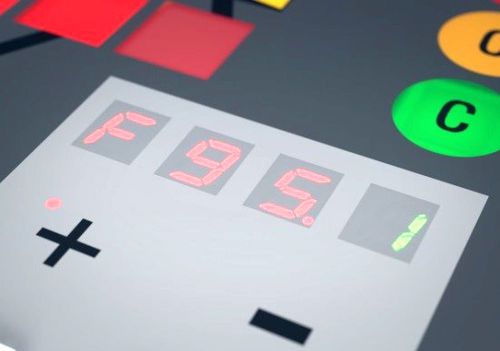

Display a 7 segmenti

LEDa coloria 3 cifre

i display a 7 segmenti sono classici elementi di visualizzazione a basso costo, che interagiscono in combinazione con altri elementi di ingresso e uscita, come le tastiere. Le differenze di altezza meccanica tra i singoli componenti devono essere compensate. Per l'assemblaggio con tecnologia SMD, attualmente si utilizzano zoccoli DIL o schede sandwich elaborate per compensare le differenze di altezza sul bordo del PCB. Il display a 7 segmenti brevettato da MENTOR risolve questo problema grazie ad altezze variabili in continuo tra 4,5 mm e max. 17 mm, che vengono prodotti individualmente secondo le specifiche del cliente, utilizzando azioni di cambio utensile. Questi display a 7 segmenti personalizzati possono essere adattati a qualsiasi specifica di progettazione e sono quindi unici rispetto alle soluzioni convenzionali. Vantaggi: un processo di installazione più efficiente con costi ridotti e un prezioso risparmio di tempo. A differenza dei display a 7 segmenti convenzionali, i display a 7 segmenti di MENTOR non sono forniti con LED integrati. Ciò significa che è possibile scegliere i propri colori per il display. Durante il processo di installazione, il PCB viene prima equipaggiato con i ChipLED SMD selezionati nel design 0603 e poi viene montato il display a 7 segmenti. È possibile utilizzare anche LED a bassa corrente per i casi in cui è necessario un consumo di corrente ridotto. Il display a 7 segmenti è prodotto con un metodo a due componenti: l'alloggiamento opaco è basato sulla tecnologia multicamera con una guida luminosa trasparente come indicatore di segmento. Per visualizzare diverse sequenze di numeri, i singoli display possono essere allineati l'uno accanto all'altro senza soluzione di continuità.
