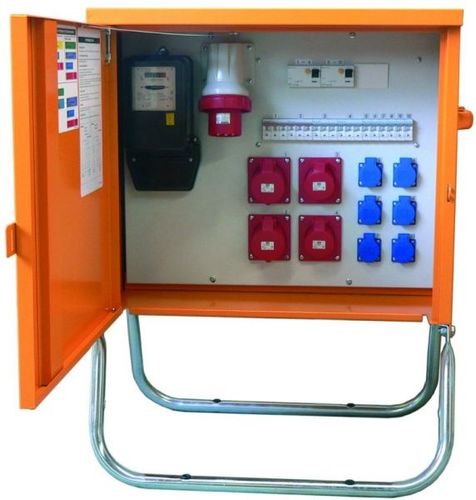

Armadio elettrico di distribuzione EV series

da incassocon montaggio a paretecon presa di corrente

Questi armadi di distribuzione servono ad alimentare le utenze tramite connettori e sono normalmente utilizzati per le costruzioni di espansione o come distributori di piano. Vengono collegati a valle degli armadi di distribuzione o delle cassette di distribuzione dei collegamenti tramite connettori CEE. Carico collegato da 3,6 a 44 kVA - Prese di corrente fino a 63A Robusto alloggiamento in lamiera d'acciaio zincata con verniciatura a polvere resistente agli agenti atmosferici in RAL 2000 (giallo arancio), grado di protezione IP44 (pannello frontale: IP21); occhielli per gru girevoli e maniglie ergonomiche; con montaggio a parete (solo per i distributori con peso fino a circa 70 kg). Tutte le installazioni, compresi gli RCD, sono protette da isolamento. Telaio zincato con manicotti in plastica per i picchetti di terra per il fissaggio a terra dell'apparecchiatura. Sottodistributori innestabili, anche con contatori intermedi accreditati per l'esecuzione di sottomisure, come punti di alimentazione speciali secondo la norma DIN VDE 0100 parte 704 per il collegamento di utenze in corrente alternata e trifase nei cantieri, se collegati a valle di una cassetta di distribuzione di collegamento o di un armadio di distribuzione finale del distributore. I distributori di corrente di piccole dimensioni costituiscono un tipo speciale per la realizzazione di reti TT con protezione RCD per il collegamento di 2 utenze in c.a. in piccoli cantieri come da BGI 608. Per l'utilizzo in combinazione con i distributori di cantiere a monte, è possibile utilizzare i tipi senza protezione RCD (M-EV-/OF). La protezione contro le correnti di guasto è garantita dagli RCD installati nel distributore di corrente del sito di alimentazione (I∆n ≤ 30mA).
