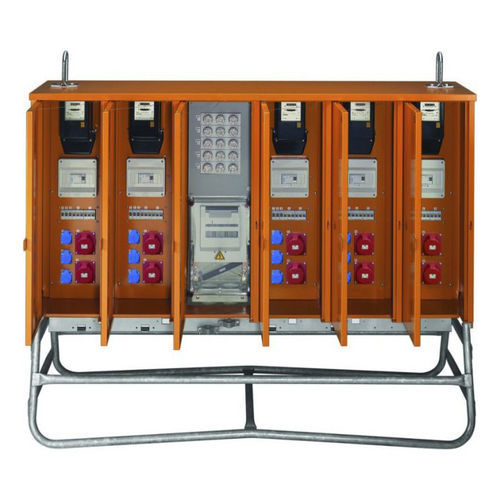

Armadio elettrico di distribuzione M-VEV series

autoportanteda incassoIP44

Utilizzato per alimentare le utenze dei singoli subappaltatori tramite connettori. I gruppi di connettori sono combinati per consentire l'esecuzione di sottomisure con contatori separati. Il carico collegato varia da 69 a 173 kVA; prese di corrente fino a 63 A, contatori accreditati per il rilevamento delle sottomisure, con isolamento di protezione fino agli interruttori differenziali inclusi. Robusto alloggiamento in lamiera d'acciaio zincata con verniciatura a polvere resistente agli agenti atmosferici in RAL 2000 (giallo arancio) con grado di protezione IP44 (pannello frontale: IP21); occhielli per gru orientabili. Tutte le installazioni, compresi gli interruttori differenziali, sono protette da isolamento. Telaio galvanizzato con alette galvanizzate per i picchetti di terra per il fissaggio a terra dell'apparecchiatura. Come punto di alimentazione speciale secondo la norma DIN VDE 0100 parte 704 per il collegamento di utenze in corrente alternata e trifase nei cantieri. Le cabine di misura per i subappaltatori sono dotate anche di contatori intermedi accreditati per la corrente trifase per la registrazione del consumo energetico dei subappaltatori. Gli armadi di distribuzione per i subappaltatori sono normalmente collegati a valle di un armadio di connessione o di un gruppo/armadio di distribuzione principale.
