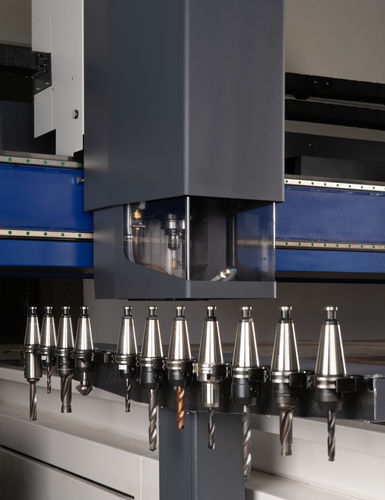

Unità di foratura pneumatica GD40

elettromeccanicaelettricadi maschiatura

Panoramica
Progettata per la carpenteria d'acciaio in ambienti conformi AISC, l'unità di foratura GD40 è un'unità compatta studiata per il montaggio sul portale Element 500. Il profilo ridotto e le capacità multi-processo consentono foratura, maschiatura, smusso, alesatura, taglio (plasma o ossitaglio) e marcatura in una singola preparazione, riducendo la movimentazione delle lamiere e l'ingombro a terra.

Caratteristiche e vantaggi

• Riduce o elimina le operazioni secondarie combinando più processi di lavorazione in un'unica impostazione.
• Mandrino Suhner con attacco CAT 40; diametro massimo di foratura 1-9/16" (40 mm) in acciaio dolce a seconda della variante.
• Capacità di maschiatura, alesatura e smusso per una preparazione completa dei fori.
• Barra di stretta pneumatica per cambi utensile rapidi e completamente automatizzati; unità opzionale di cambio/stoccaggio utensili fissa (capacità 12 utensili) con stoccaggio espandibile e montaggi flessibili.
• Morsa di bloccaggio servo-controllata che rileva la superficie di lavoro e applica forza verso il basso per stabilizzare il pezzo durante la lavorazione.
• Soffiaggio d'aria integrato per la rimozione dei trucioli dall'area di lavorazione.
• Motore dedicato asse Y per il posizionamento assoluto del carrello porta-trapano e parcheggio automatico lontano dall'area di taglio quando inattivo.
• Sistema di bloccaggio del carrello sull'asse Y che fissa il carrello durante le operazioni di foratura.
• Misurazione automatica degli utensili che riduce i tempi di set-up e migliora la precisione di profondità eliminando gli errori di misura manuale.
• Sistema di lubrificazione MQL che fornisce lubrificazione attraverso l'utensile di foratura e/o tramite ugello esterno.

Controlli di processo
Il controllo 64 bit Global Connect con Windows 11 offre un'interfaccia touch da 18,5" e una configurazione intuitiva per gli utensili di foratura. L'integrazione CAD/CAM OmniWin semplifica la programmazione, la pianificazione e la formazione degli operatori.

In dotazione su
Element 500

Caratteristiche tecniche

• Modello: Unità di foratura GD40
• Mandrino: Mandrino Suhner con attacco CAT 40
• Diametro massimo di foratura: 1-9/16" (40 mm) in acciaio dolce (variant dipendente)
• Processi: Foratura, maschiatura, alesatura, smusso, taglio (plasma o ossitaglio), marcatura
• Cambio utensile: Barra di stretta pneumatica; opzionale unità fissa di cambio/stoccaggio utensili (capacità 12 utensili); stoccaggio espandibile
• Serraggio: Morsa di bloccaggio servo-controllata; sistema di bloccaggio del carrello asse Y
• Posizionamento: Motore dedicato asse Y con posizionamento assoluto e parcheggio automatico
• Rimozione trucioli: Soffiaggio d'aria integrato
• Misurazione utensili: Misurazione automatica degli utensili
• Lubrificazione: Sistema di lubrificazione MQL
• Controllo: Controllo 64 bit Global Connect con Windows 11; touchscreen 18,5"; integrazione CAD/CAM OmniWin
• Integrazione: Progettato per il montaggio sul portale Element 500
