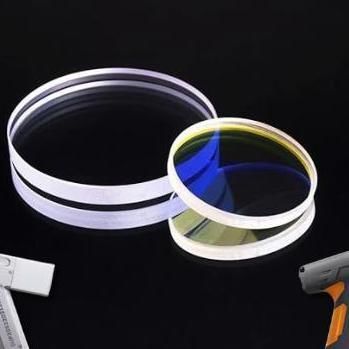

Finestra per laser Nd:YAG

Lenti di Protezione Professionali per Saldatura Laser
Schermo ottico ad alta resistenza per teste SUP, SW e HW
Le lenti di protezione sono l'ultima difesa critica per la catena ottica della macchina. Posizionate in coda alla catena ottica, proteggono le costose lenti di focalizzazione e collimazione da spruzzi di metallo fuso, polvere e vapori generati durante il processo di saldatura.

Specifiche tecniche di grado industriale

• Materiale: Silice fusa ad alta purezza (Fused Silica).
• Trasmittanza: >99,8% — garantisce il passaggio del raggio senza perdita di potenza e senza riscaldamento residuo significativo sulla lente.
• Rivestimento AR doppia faccia: Ottimizzato per 1064 nm, riduce al minimo i riflessi di ritorno che potrebbero danneggiare la sorgente laser.
• Soglia di danno elevata: Progettate per resistere a potenze laser continue fino a 3000 W e oltre.
• Precisione dimensionale: Taglio laser ultra-preciso per garantire tenuta stagna nell'alloggiamento, evitando infiltrazioni di polvere.

Perché la qualità del vetrino è fondamentale?

• Protezione dell'investimento: Un vetrino di alta qualità previene la rottura della lente di focalizzazione interna, il cui costo è significativamente più elevato.
• Costanza del punto focale: La bassa distorsione termica della silice fusa evita lo spostamento del punto focale (focus shift) anche dopo ore di lavoro intenso.
• Pulizia del cordone: Una lente pulita mantiene la densità di energia costante, garantendo saldature senza porosità e con estetica superiore.

Guida alla manutenzione e sostituzione
ATTENZIONE: La lente di protezione è un componente «sacrificabile». La sua durata dipende dall'ambiente di lavoro e dalla corretta impostazione del gas di assistenza.

• Controllo giornaliero: Verificare la presenza di punti neri o opacità. Se il laser «fuma» o la potenza cala, il vetrino è probabilmente sporco.
• Procedura di pulizia: Usare esclusivamente alcol isopropilico o etanolo puro al 99% e panni in microfibra specifici per ottica o bastoncini dedicati.
• Segnali di sostituzione: Se i depositi metallici non vengono via con la pulizia o se si notano piccole crepe (pitting), la lente va sostituita immediatamente per evitare il trasferimento di calore alle lenti interne.

Compatibilità
Disponibili in tutti i formati standard per pistole laser portatili:

• Ø18×2 mm / Ø20×2 mm (Standard)
• 30×5 mm / 37×7 mm (Per teste ad alta potenza)
• Compatibili con teste portatili SUP, Raytools, WSX, Han's Laser.

Elementi pistole di saldatura (Nome — Funzione)

• Ugello (rame) — Convoglia il fascio laser e il gas di assistenza sul punto di saldatura.
• Manicotto regolabile / Ghiera di regolazione — Permette di regolare la posizione focale con precisione millimetrica.
• Lente protettiva — Protegge le lenti interne da schizzi di metallo fuso e polvere.
• Lente di focalizzazione — Concentra il raggio laser in un punto estremamente piccolo e potente.
• Lente riflettente / Galvanometro — Dirige il raggio; nei modelli oscillanti crea il movimento wobble.
• Motore (Wobble) — Gestisce il movimento di oscillazione del raggio per saldature più ampie.
• Lente di collimazione — Rende paralleli i raggi laser divergenti provenienti dalla fibra ottica.
• Pulsante di attivazione / Grilletto — Comanda l'emissione del laser (solitamente con sicurezza a contatto).
• Supporto alimentazione filo — Supporto meccanico per l'inserimento del filo d'apporto automatico.
• Circuiti acqua / Condotto gas — Raffreddano la torcia (acqua) e proteggono il bagno di fusione (gas).
• Manicotto di protezione — Punto di innesto e protezione per il connettore della fibra ottica.

Caratteristiche tecniche (riepilogo)

• Materiale: Silice fusa ad alta purezza (Fused Silica).
• Trasmittanza: >99,8% (JGS1 indicativo).
• Rivestimento: AR doppia faccia ottimizzato per 1064 nm.
• Soglia di danno: Progettate per potenze continue fino a 3000 W e oltre.
• Precisione meccanica: Taglio laser per tenuta stagna dell'alloggiamento.
• Formati disponibili: Ø18×2 mm, Ø20×2 mm, Ø20×3 mm, Ø20×4 mm, 30×5 mm, 37×7 mm.
• Compatibilità: Teste portatili SUP, Raytools, WSX, Han's Laser e altri standard di settore.
