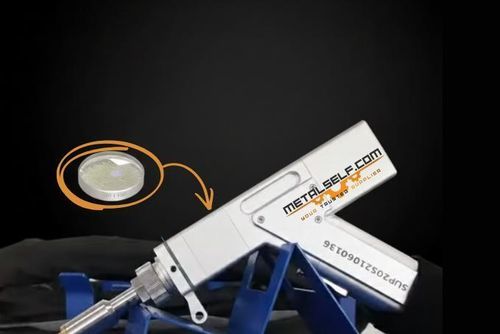

Lente doppia

in silice fusaNIRad infrarossi vicini

Descrizione
Massimizza la potenza della tua saldatrice laser portatile con lenti di focalizzazione di grado superiore, progettate per gestire alte densità di energia e garantire un punto focale ultra-preciso per saldature profonde, pulite e strutturalmente impeccabili.

Caratteristiche Tecniche Principali

• Trasmittanza Elevata: >99,76% — altissima trasparenza per minimizzare la perdita di energia e ridurre il surriscaldamento dell’ottica.
• Rivestimento AR a Doppia Faccia: trattamento su entrambi i lati per ridurre le perdite per riflessione e proteggere la lente dal calore di ritorno.
• Ottimizzazione della Lunghezza d'Onda: progettata per lo spettro 1064 nm (compatibile con l’intervallo 900–1100 nm), ideale per laser a fibra (Fiber Laser).
• Precisione del Punto Focale: concentra il raggio in un punto estremamente ridotto, garantendo un’elevata concentrazione di calore nell’area di fusione.

Perché scegliere questa lente?

• Qualità della Saldatura Costante: intervallo di messa a fuoco accurato per stabilità del bagno di fusione su diversi spessori senza cali di performance.
• Durata Prolungata: elevata resistenza agli shock termici e soglia di danno che riducono la frequenza di sostituzione e i fermi macchina.
• Compatibilità Totale: sviluppata per teste di saldatura diffuse come SUP 20S/T, 21T, 23S/T e SW150.

Specifiche di Utilizzo

• Applicazione: pistole per saldatura laser manuale/portatile.
• Funzione: convergenza del raggio laser collimato verso il punto di lavoro.
• Materiale: substrato in silice fusa (Fused Silica) di alta qualità per minima distorsione termica.

POTENZE FOCALI (tabella)
Modello Lente | Spot Laser | Profondità di Fuoco | Tolleranza Operatore | Applicazione Principale
F150 | Molto piccolo | Bassa | Richiede precisione | Lamiere sottili, alta velocità
F200 | Medio | Media | Buona | Standard, spessori fino a 5mm
F400 | Grande | Alta | Ottima | Gap larghi, pezzi irregolari
F600/800 | Molto grande | Molto alta | Massima | Pulizia laser, grandi aree

ELEMENTI PISTOLE DI SALDATURA (tabella)
Nome | Funzione
Ugello in rame | Convoglia il fascio laser e il gas di assistenza sul punto di saldatura.
Tubo a scala graduata / Ghiera di regolazione | Permette di regolare la posizione focale con precisione millimetrica.
Lente protettiva | Protegge le lenti interne da schizzi di metallo fuso e polvere.
Lente di focalizzazione | Concentra il raggio laser in un punto estremamente piccolo e potente.
Lente riflettente / Galvanometro | Dirige il raggio; nei modelli "sway" serve a creare il movimento oscillante.
Motore (Wobble) | Gestisce il movimento di oscillazione del raggio per saldature più ampie.
Lente di collimazione | Rende paralleli i raggi laser divergenti provenienti dalla fibra ottica.
Pulsante di attivazione / Grilletto | Comanda l’emissione del laser (solitamente con sicura a contatto).
Staffa trainafilo | Supporto meccanico per l’inserimento del filo d’apporto automatico.
Circuiti acqua / Condotto gas | Raffreddano la torcia (acqua) e proteggono il bagno di fusione (gas).
Manicotto di protezione | Punto di innesto e protezione per il connettore della fibra ottica.

Caratteristiche / Specifiche tecniche

• Tipologia: lente di focalizzazione per pistole di saldatura laser portatili
• Materiale: silice fusa (Fused Silica)
• Spettro di ottimizzazione: 1064 nm (compatibile 900–1100 nm)
• Trasmittanza: >99,76%
• Rivestimento: AR a doppia faccia
• Varianti focali disponibili: F150, F200, F400, F600, F800
• Compatibilità: SUP 20S/T, SUP 21T, SUP 23S/T, SW150
• Confezione: Confezioni da 5 pz
• Consiglio tecnico: mantenere il vetrino protettivo pulito e privo di polvere o schizzi per prolungare la vita utile (una lente pulita può garantire fino al 40% in più di durata).
