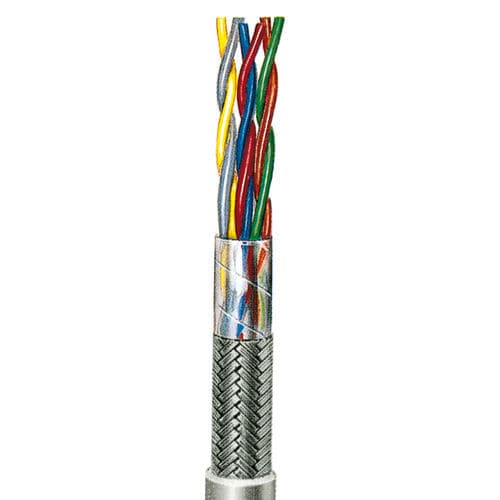

Cavo elettrico di alimentazione JE-LiYCY
isolatoblindatomulticonduttore

cavo elettrico di alimentazione
cavo elettrico di alimentazione
cavo elettrico di alimentazione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
di alimentazione
Tipo di protezione
isolato
Struttura
multiconduttore, a coppie incrociate , LIYCI, semirigido
Anima del cavo
in rame, in PVC
Applicazioni
industriale, per dispositivi elettronici
Altre caratteristiche
ad alta flessibilità, senza alogeni, di connessione, con isolamento in PVC
Temperatura

Min.: -5 °C (23 °F)

Max.: 70 °C (158 °F)

Tensione nominale

600 V

Sezione cavo

0,5 mm² (0 in²)

Descrizione

JE-LiYCY (2 x 2 a 12 x 2) x 0,50 mm2 Dati tecnici Cavo di installazione flessibile per sistemi di centrali elettriche e sistemi elettronici industriali Applicazione preferita Cavi di collegamento per sistemi di controllo e regolazione, sistemi di misura e segnalazione, in particolare nelle centrali elettriche e per i sistemi di generazione di energia Particolarità Adatto per il cablaggio Maxi-Termi-Point Struttura dei cavi Conduttori di trefoli di rame liscio a filo sottile 7 x 0,30 mm Ø = 0,50 mm2 Isolato con SR-PVC (cloruro di polivinile semirigido), resistente al taglio per il cablaggio Termi-Point. Spessore della parete dell'isolamento del nucleo: > 0,25 mm Struttura contorta: Ognuno dei 2 nuclei intrecciati a coppia, ognuna di 4 coppie attorcigliate ad un fascio. Con i cavi a 2 coppie i 4 conduttori sono intrecciati in un modello a stella quadruplo. I colori di base sono ripetuti in ogni mazzo. I fardelli sono etichettati con anelli colorati sull'isolamento del nucleo. Il fascio di anime viene avvolto con uno strato sovrapposto di pellicola di plastica e poi schermato con fili di rame intrecciati e stagnati (copertura visiva ≥ 90%). Il rivestimento esterno è in PVC, grigio chiaro secondo RAL 7032 Proprietà elettriche e termiche a 20°C: Resistenza del circuito conduttore max. 73 Ω/km Resistenza di isolamento > 20 M Ω x km Capacitanza a 1 kHz (core/core, schermo messo a terra) 130 pF/m + 20% Tensione di esercizio max. 600 V Tensione di prova a 50 Hz: 2.000 V eff Corrente nominale per nucleo = max. 2 A Attenuazione dell'onda a 800 Hz = circa 0,11; a 10 kHz = 0,29 dB/100 m Attenuazione della diafonia a 800 Hz = ca. 70 dB/km. Impedenza caratteristica a 800 Hz ca. 370 Ω Intervallo di temperatura -da 5°C a + 70°C (installazione e funzionamento) -Da 30°C a + 70°C (trasporto e stoccaggio)

---

Cataloghi

JE-LiYCY
JE-LiYCY
1 Pagine
