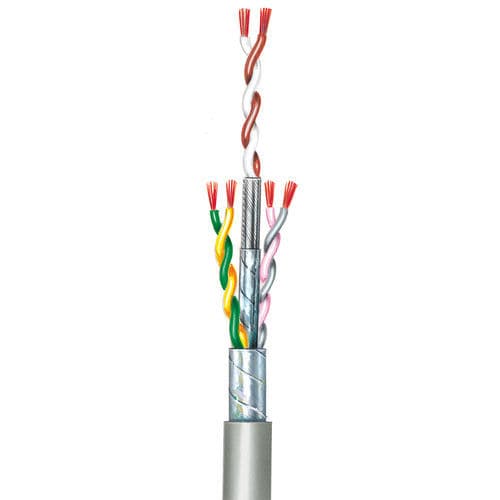

Cavo elettrico di connessione LIY-LIY(CB)-Y
di datiDINblindato

cavo elettrico di connessione
cavo elettrico di connessione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
di dati
Formato
DIN
Tipo di protezione
resistente all'abrasione
Struttura
multiconduttore, cordato a trefoli, a coppie incrociate , nastro, a spirale
Anima del cavo
in rame, in PVC
Altre caratteristiche
flessibile, di connessione, trasparente, con isolamento in PVC, in poliestere
Temperatura

Min.: -10 °C (14 °F)

Max.: 80 °C (176 °F)

Tensione nominale

250 V

Sezione cavo

0,14 mm² (0 in²)

Descrizione

LiY-LiY(CB)-Y da 2+1 a 15+1 x 2 x 0,14 mm2 Dati tecnici Simile a VDE 0812 e DIN 47414, coppie attorcigliate La prima coppia di conduttori di ogni cavo ha uno schermo intrecciato. Applicazione preferita Cavi di collegamento per sistemi elettronici, sistemi di controllo e regolazione, cavi di interconnessione per sistemi di paging e interfono. Caratteristiche speciali I nuclei a coppie attorcigliate forniscono una maggiore attenuazione del cross-talk. Una coppia di anime in ogni cavo (bianco e marrone) è particolarmente protetta dalle interferenze elettriche e dalle influenze esterne grazie ad una trecciatura quasi al 100% con un semplice filo di rame. Dati di costruzione Conduttori di trefoli di rame lisci 18 x 0,10 mm Ø, Sezione del nucleo 0,14 mm2 Isolamento del nucleo in PVC, colorato, di secondo colore come anelli colorati resistenti all'abrasione. Nucleo Ø 1,05 + 0,05 mm. 2 anime sono strettamente intrecciate ad una coppia; lunghezza di torsione ca. 20 mm. Sequenze di colore e di torsione a pagina 5. La prima coppia di anime di ogni cavo (bianco e marrone) viene avvolta con uno strato di pellicola di poliestere trasparente (15 x 0,019 mm) e quasi al 100% schermato da un filo di rame intrecciato e semplice su questa lamina. Le coppie non schermate sono attorcigliate con le coppie schermate e l'intero fascio è avvolto in una pellicola trasparente. Il rivestimento esterno è in PVC, grigio chiaro secondo RAL 7032. Questo è in gran parte resistente agli spruzzi dei comuni oli per macchine e benzina. Proprietà elettriche e termiche a 20°C: Resistenza del conduttore ca. 135 Ω/km Resistenza di isolamento ≥ 20 MΩ x km Capacità a 800 Hz (coppia schermata, nucleo/core, schermo messo a terra) ca. 140 pF/m Tensione d'esercizio (VDE 0812): 250 V- /750 V= Tensione di prova (nucleo + nucleo / schermo) 500 V Corrente nominale 1,5 A (temperatura ambiente 25°C)

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Metrofunk Kabel-Union
