Set di accessori Zubehör

Panoramica

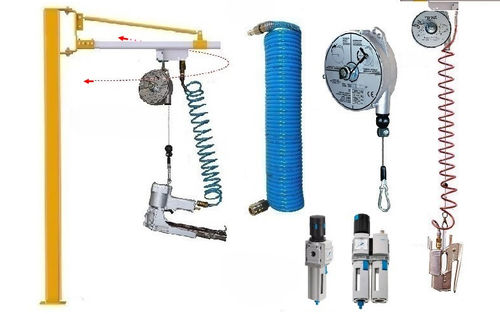

Accessori per cucitrici pneumatiche comprendenti sistemi a braccio snodato, bilanciatori e tubo a spirale per aria compressa. Progettati per garantire l'alimentazione d'aria costante e la gestione ergonomica degli utensili pneumatici nelle postazioni di assemblaggio e imballaggio.

Campo di applicazione
Le cucitrici pneumatiche e le pinze cucitrici devono essere sospese sopra la postazione di imballaggio o assemblaggio. Il sistema a braccio snodato fornisce aria compressa e mantiene lo strumento in un'area di lavoro semicircolare, mantenendo la cucitrice a portata di mano e migliorando l'ergonomia per l'operatore. Il montaggio a parete prevede un fissaggio su due angoli; il montaggio su tavolo prevede un fissaggio su un angolo al posto di lavoro.

Accessori disponibili

• Tubo a spirale per aria compressa (DS 75)
• Bilanciatore / compensatore di peso (B 2/4, B 6/8)
• Sistema a braccio snodato per montaggio a parete (SCHWENK 20 W, SCHWENK 30 W)
• Sistema a braccio snodato per montaggio su tavolo/colonna (SCHWENK 10 T, SCHWENK 20 T)
• Unità di manutenzione: filtro-regolatore-lubrificatore (W/EINHEIT)

Descrizione tecnica

• DS 75: tubo a spirale per aria compressa, lunghezza estesa fino a 7,5 m.
• B 2/4: bilanciatore (compensatore di peso) con cavo da 2,0 m, regolabile per utensili di 2–4 kg; compatibile con Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P.
• B 6/8: bilanciatore con cavo da 2,5 m, regolabile per utensili di 6–8 kg; adatto per JUMBO M 28, 32, 38.
• Sistema a braccio snodato per montaggio a parete: SCHWENK 20 W (2,0 m), SCHWENK 30 W (3,0 m).
• Sistema a braccio snodato per montaggio su tavolo/colonna: SCHWENK 10 T (braccio 1,0 m, altezza 1800 mm), SCHWENK 20 T (braccio 2,0 m, altezza 1800 mm).
• W/EINHEIT: unità di manutenzione (filtro-regolatore-lubrificatore).
• Ulteriori esecuzioni e versioni personalizzate disponibili su richiesta.

Note (dati tecnici)
Versione: pneumatico
Consumo d'aria per cucitura a 6 bar: fare riferimento alla documentazione della cucitrice
Peso: - kg

Caratteristiche / specifiche tecniche

• Tipo di prodotto: accessori per cucitrici pneumatiche (braccio snodato, bilanciatore, tubo a spirale)
• Versione: pneumatico
• DS 75: tubo a spirale, lunghezza estesa fino a 7,5 m
• B 2/4: bilanciatore 2,0 m, per 2–4 kg
• B 6/8: bilanciatore 2,5 m, per 6–8 kg
• SCHWENK 10 T: braccio snodato per tavolo/colonna, braccio 1,0 m, altezza 1800 mm
• SCHWENK 20 T: braccio snodato per tavolo/colonna, braccio 2,0 m, altezza 1800 mm
• SCHWENK 20 W: braccio snodato per parete, braccio 2,0 m
• SCHWENK 30 W: braccio snodato per parete, braccio 3,0 m
• Dispositivi compatibili: Plier 130/1916 P, 130/1916 PU + PUX; Blind Stapler TOP SP P; MEROLOCK 3; MEPA 18 + 22 P; MERO 18 + 22 P; JUMBO M 28/32/38
• Accessorio: unità di manutenzione (filtro-regolatore-lubrificatore)
• Alimentazione aria: opzione di fornitura d'aria costante tramite il sistema a braccio snodato
