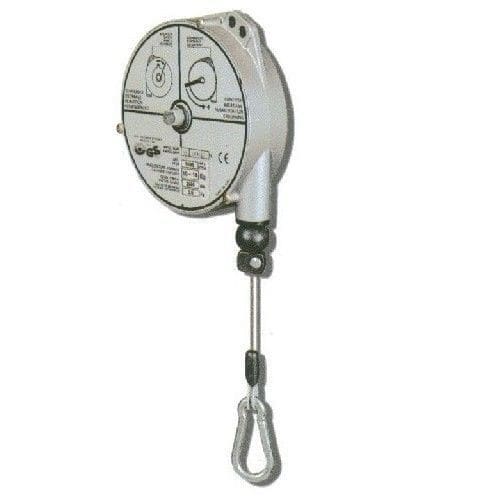

Bilanciatore per sospensioni B 6/8

per utensili penumatici

Nome del prodotto
B 6/8 - Bilanciatore (compensatore di peso per 6 - 8 kg)

Campo di applicazione
Per la sospensione ergonomica di cucitrici pneumatiche utilizzate per la chiusura di cartoni pieni. L'unità deve essere sospesa sopra la postazione di imballaggio per ridurre l'affaticamento dell'operatore e facilitare la manipolazione. Adatto per utensili da 6 - 8 kg (compatibile con JUMBO M 28, M 32 e M 38).

Descrizione tecnica
Bilanciatore B 6/8 (compensatore di peso 9338), lunghezza sospensione 2,5 m
Dimensioni del dispositivo (L x W x H): 381 x 180 x 92 mm
Peso: 3,5 kg
Versione: meccanica
Dotato di gancio di carico girevole.

Accessori disponibili

• DS 75 — Tubo a spirale per aria compressa, lunghezza estesa 4 m
• SCHWENK 20 W — Braccio snodabile per montaggio a parete, lunghezza 2,0 m
• SCHWENK 30 W — Braccio snodabile per montaggio a parete, lunghezza 3,0 m
• SCHWENK 10 T — Braccio snodabile per montaggio su tavolo, lunghezza 1,0 m, altezza 1800 mm
• SCHWENK 20 T — Braccio snodabile per montaggio su tavolo, lunghezza 2,0 m, altezza 1800 mm

Note
Progettato come compensatore di peso per la sospensione ergonomica di cucitrici pneumatiche nelle operazioni di imballaggio e chiusura. Il montaggio sopra la postazione migliora la movimentazione e prolunga la vita utile dell'utensile.

Specifiche tecniche

• Modello: B 6/8 (compensatore di peso 9338)
• Gamma di peso prevista per l'utensile: 6 - 8 kg
• Lunghezza di sospensione: 2,5 m
• Dimensioni dispositivo (L x W x H): 381 x 180 x 92 mm
• Peso: 3,5 kg
• Versione: meccanica
• Pressione dell'aria: — (non applicabile / non specificato)
• Consumo d'aria per cucitura a 6 bar: — (non specificato)
