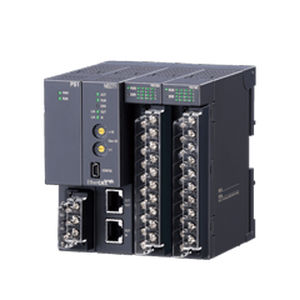

Modulo di rete Modbus TCP R30 series

EthernetModbus TCPCC-Link

Dimensioni compatte Bus ad alta velocità Ampia scelta di moduli I/O e moduli di rete Configurazioni di base Slot per moduli Montare il modulo di alimentazione e il modulo di rete sugli slot dedicati (PWR e COM) e non montarli sugli slot I/O. Lo slot PWR si trova all'estremità sinistra e lo slot COM si trova all'immediata destra dello slot PWR. Gli slot I/O sono numerati in ordine crescente a partire da quello alla destra del modulo di rete (slot 1, slot 2...). A ogni slot di I/O viene assegnato un codice che indica il numero dello slot di I/O e i dati di I/O vengono assegnati nell'ordine di questo codice. Quando uno slot di I/O è vuoto, vengono inviati o ricevuti dati vuoti da/verso il PLC, ecc. Consumo di corrente Il modulo di rete e i moduli I/O funzionano con un'alimentazione di circa 21 V CC tramite il modulo di alimentazione. Il consumo totale di corrente del modulo di rete e dei moduli I/O non deve superare la corrente di uscita nominale massima del modulo di alimentazione. Se l'assorbimento totale di corrente supera la capacità del modulo di alimentazione, cambiare la combinazione di moduli I/O o ridurre il numero di moduli I/O.
