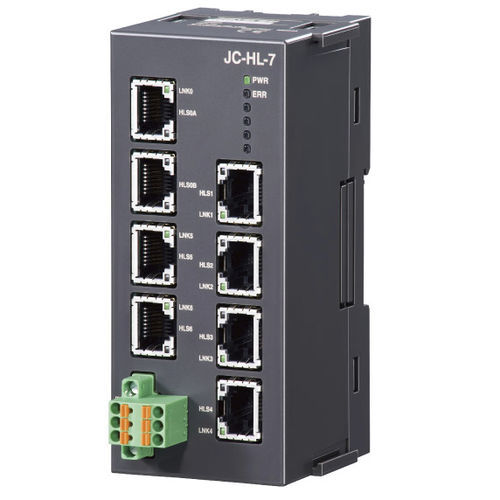

Modulo di sistema hub JC series

Il modulo HUB estende la lunghezza totale del cavo di rete e del cavo di derivazione HLS è l'abbreviazione di "Hi-speed Link System" (sistema di collegamento ad alta velocità) di Step Technica Co. *1. La distanza massima di trasmissione tra modulo master e modulo HUB, modulo HUB e modulo HUB, modulo HUB e modulo slave è la seguente. 100 m a 12 Mbps, 200 m a 6 Mbps e 300 m a 3 Mbps. *2 Assicurarsi di collegare HLS0A/HLS0B al lato host. *3 La resistenza di terminazione deve essere abilitata per i moduli a entrambe le estremità della linea di comunicazione. La resistenza di terminazione è incorporata nella porta lato alimentatore del modulo HUB. Esempi di configurazione del sistema (uso di CUnet) *1. La distanza massima di trasmissione tra modulo I/O CUnet e modulo HUB, modulo HUB e modulo HUB è la seguente. 100 m a 12 Mbps, 200 m a 6 Mbps e 300 m a 3 Mbps. *2. Assicurarsi di collegare CU0A/CU0B al lato host. *3. La resistenza di terminazione deve essere abilitata per i moduli su entrambe le estremità della linea di comunicazione. La resistenza di terminazione è incorporata nella porta lato alimentatore del modulo HUB.
