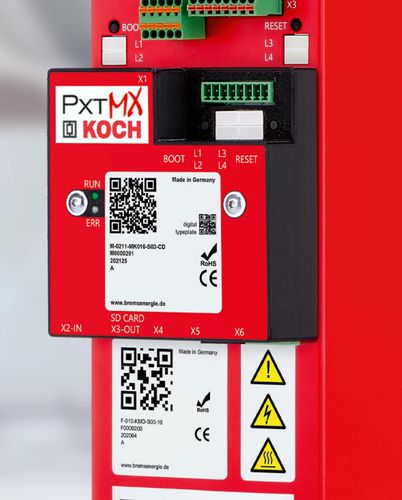

Unità di gestione dell'energia attiva PxtMX

Il PxtMX è una scheda adattatore modulare espandibile, che si trova nel proprio alloggiamento e può essere facilmente inserita nell'alloggiamento di un dispositivo Pxt. Oltre alle funzioni di base legate all'hardware, come ad esempio l'interfaccia I/O digitale, il modulo ha una funzione di livello superiore il cui scopo è quello di collegare tra loro i dispositivi della gestione attiva dell'energia modulare, per semplificare la comunicazione e adattarli in modo mirato ai requisiti dell'applicazione. Il PxtMX crea quindi un'immagine di sistema e si occupa automaticamente della gestione e del precontrollo dei singoli dispositivi Pxt collegati. Questo rende molto semplice l'indirizzamento dei dispositivi nel complesso, poiché non è necessario contattare singolarmente ogni dispositivo PxtFX o PxtRX. Il PxtMX funge da gateway del sistema e collega un PLC tramite bus di campo al K-bus interno al sistema Pxt. La caratteristica principale del PxtMX è la riduzione dei picchi di carico tramite Plug&Play. In combinazione con un dispositivo di gestione attiva dell'energia, il modulo consente di ridurre il consumo di corrente di rete nelle applicazioni cicliche quasi al livello della corrente effettiva media richiesta senza ulteriori interventi. Il sistema complessivo si basa quindi direttamente sulla corrente variabile e il modulo viene controllato in funzione di un valore di corrente effettiva tra la rete di alimentazione e il circuito intermedio dell'azionamento. La base per determinare il valore della corrente efficace è ancora una volta la misurazione della corrente di rete in ingresso al sistema di azionamento.
