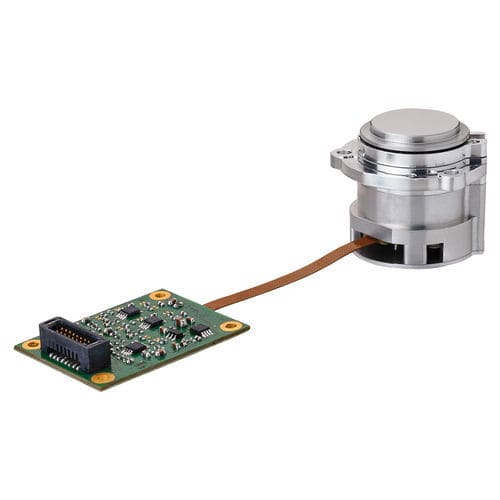

Specchio di deviazione rapida tip-tilt FSM3000

rotondopianoin alluminio

Gli specchi di guida rapida (FSM) di Micro-Epsilon sono specchi inclinabili miniaturizzati utilizzati per deviare con precisione fasci di luce o laser. I modelli FSM3000 combinano una precisione superiore con un dinamismo massimo. Sono facili da integrare e molto robusti, motivo per cui vengono utilizzati, tra le altre cose, per la comunicazione satellitare nello spazio. Un potente attuatore a bobina mobile e sensori di corrente di Foucault integrati ad alta risoluzione consentono movimenti ultraprecisi e un ampio angolo di inclinazione. Grazie all'eccellente qualità dello specchio, l'FSM soddisfa i più severi standard ottici. Ottimizzato per grandi quantità – ideale per applicazioni nell'industria, ottica e aerospaziale e difesa. - Ampio angolo di inclinazione di ±1,5° - Alto dinamismo con un comportamento di controllo eccezionale fino a 1,5 kHz - Grande specchio di precisione (Ø 20 mm) con alta riflettività per ridurre le perdite ottiche - Misurazione della posizione ad alta risoluzione 99,3% a 1550 nm). Il design del sistema, combinato con una tecnologia dei sensori robusta, consente un posizionamento stabile dello specchio che è facile da regolare, senza essere influenzato dall'ambiente. Piccolo, leggero e robusto Con l'interazione perfetta tra materiali, concetto tecnologico e ingegneria dei sensori, tutti i componenti del FSM3000 sono estremamente robusti. I sistemi di specchi inclinabili rapidi vantano anche una dimensione molto compatta e pesano solo 55 grammi. Questo non solo li rende facili da integrare, ma anche estremamente durevoli. Ad esempio, possono resistere agli urti e alle vibrazioni pesanti durante un lancio di razzi per satelliti e sono molto precisi e affidabili in orbita. Design del sistema intelligente – facile da integrare Gli specchi inclinabili FSM3000 sono rapidi e facili da integrare sia meccanicamente che elettricamente. Oltre alle dimensioni ridotte e al peso leggero, il cavo integrato dell'elettronica del sensore con un connettore a 16 pin e i fori di fissaggio laterali semplificano l'installazione meccanica. Il sensore necessita solo di 5 V di elettricità e il sistema di attuatori necessita solo di 115 mW di potenza (alla deviazione nominale massima di 1,5°). Specifiche tecniche / Caratteristiche - Ampio angolo di inclinazione: ±1,5° - Frequenza massima: fino a 2 kHz - Diametro dello specchio: 20 mm - Alta riflettività: dielettrico > 99,3% a 1550 nm - Risoluzione della misurazione della posizione: < 0,7 µrad - Peso: 55 grammi - Alimentazione: 5 V (sensore), 115 mW (attuatori alla deviazione massima) - Design robusto per ambienti aerospaziali, di difesa e industriali - Movimento senza gioco, senza usura e sincronizzato - Integrazione meccanica ed elettrica facile
