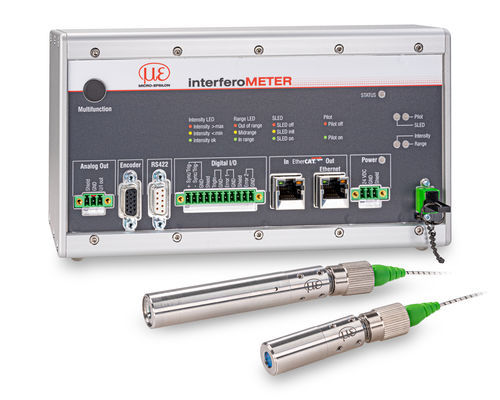

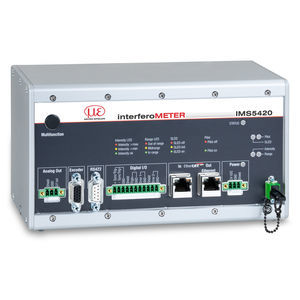

Interferometro per misurazione della distanza interferoMETER 5400-DS

otticocompattoa luce bianca

Panoramica
Il interferoMETER IMS5400-DS è un interferometro a luce bianca per la misurazione assoluta di distanza e spostamento in ambienti industriali. Il sistema offre misurazioni assolute con risoluzione nanometrica, un offset di base relativamente grande e valutazione multipeak per strutture trasparenti e multicouche.

Funzioni principali

• Misurazioni assolute della distanza con precisione nanometrica, adatte al controllo di profili a gradini
• Misura multi-picco per oggetti trasparenti (fino a 14 valori di distanza simultanei sui modelli MP)
• Sensori compatti e robusti; varianti con percorso del fascio a 90°
• Velocità di misura fino a 6 kHz per processi ad alta velocità
• Controller robusto con raffreddamento passivo e montaggio su guida DIN disponibile
• Configurazione semplice tramite interfaccia web (nessuna installazione software richiesta)
• Lunghezze cavi in fibra ottica fino a 10 m per separazione sensore/controller
• Integrazione industriale flessibile con molteplici interfacce e I/O

Dettagli / Prestazioni
L'IMS5400-DS esegue misurazioni assolute della distanza con risoluzione nanometrica e supporta la valutazione multipeak per identificare più superfici riflettenti in campioni trasparenti o stratificati. Le elevate velocità di acquisizione (fino a 6 kHz) e un piccolo diametro del spot (≈10 µm) permettono misurazioni stabili di profili e dettagli fini anche su pezzi in movimento. Il controller garantisce stabilità operativa tramite raffreddamento passivo e compensazione attiva della temperatura; la messa in servizio e la parametrizzazione avvengono tramite interfaccia web.

Specifiche tecniche

• Principio di misura: interferometria a luce bianca (misurazione assoluta della distanza)
• Risoluzione/Precisione: misure assolute a risoluzione nanometrica; linearità tipica ±50 nm (variabile per modello)
• Capacità multipeak: fino a 13–14 valori di distanza simultanei (a seconda del modello)
• Velocità di misura: fino a 6 kHz
• Diametro spot: tipicamente ≈10 µm
• Offset di base: relativamente grande per design compatto; varianti 90° disponibili
• Controller: cabinet metallico robusto, raffreddamento passivo, predisposizione montaggio su guida DIN; funzioni di valutazione intelligenti
• Configurazione: interfaccia web (nessun software client richiesto)
• Interfacce: Ethernet, EtherCAT, RS422, uscite analogiche, ingresso di sincronizzazione, I/O digitali, ingresso encoder; PROFINET/EtherNet/IP tramite moduli opzionali
• Separazione sensore-controller: cavi in fibra ottica fino a 10 m
• Applicazioni tipiche: misurazione distanza/spostamento ad alta precisione, controllo profili a gradini, misurazione spessori su vetro, integrazione in linee di produzione e ambienti puliti/vuoto (varianti VAC/UHV disponibili)
