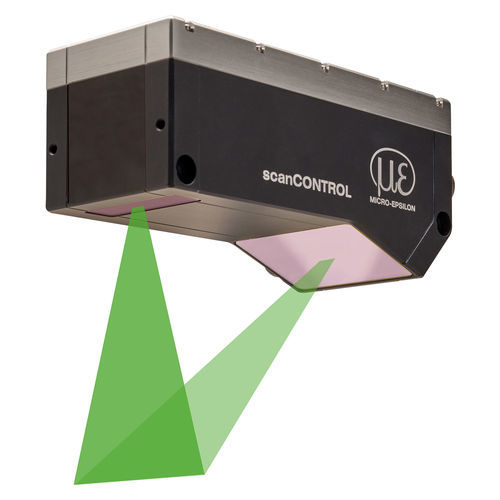

Scanner 3D scanCONTROL 8x00

di misuradi ispezioneper ispezione saldatura

Panoramica
La serie scanCONTROL 8x00 (modelli scanCONTROL 8500 / 8200) comprende scanner di profili laser per misure 2D di profilo e output di nuvole di punti 3D calibrate. Abbinano illuminazione Green Laser, profili di classe 4K ed elaborazione SMART 3D integrata per acquisizioni di profilo ad alta definizione e produzione di dati 3D calibrati per ispezione inline e monitoraggio di processo.

Caratteristiche principali

• 4.224 punti per profilo per la rilevazione di dettagli
• Velocità di misura fino a 25.000.000 punti/sec per processi dinamici
• Tecnologia Green Laser: stabilità del segnale e basso rumore su superfici difficili
• Elaborazione SMART 3D integrata nello scanner (nessun controller esterno richiesto)
• Trasmissione dei valori SMART tramite PROFINET, EtherCAT, Ethernet/IP e Ethernet nativo (UDP / Modbus TCP)
• Valid3D: output di nuvole di punti 3D calibrate via GigE Vision / GenICam

Scanner ultracompatto con elaborazione integrata
La serie 8x00 presenta un design ultracompatto con elaborazione SMART 3D a bordo. È pensata per integrazione semplice in applicazioni statiche e su robot, permettendo operazioni di misura autonome senza hardware di controllo aggiuntivo.

• Design ultracompatto
• Facile integrazione (installazione statica e uso robotizzato)
• Salvataggio dei programmi di misura nello scanner per funzionamento SMART autonomo

Tecnologia Green Laser
La lunghezza d’onda ottimizzata del Green Laser riduce il rumore di misura e migliora la ripetibilità su un’ampia gamma di superfici. Tempi di esposizione ridotti e maggiore robustezza del segnale ampliano le applicazioni a superfici riflettenti, assorbenti o miste.

Nuvole di punti 3D calibrate (Valid3D)
I dispositivi generano nuvole di punti 3D calibrate (Valid3D) per valutazioni 3D reali. L’output Valid3D è disponibile tramite GigE Vision / GenICam e può essere elaborato con software di terze parti o integrato in soluzioni personalizzate.

Software e funzionamento SMART
Il software 3DInspect supporta la configurazione e la creazione di programmi di misura 2D/3D. Sono disponibili oltre 80 programmi di misura standard (gap, angolo, altezza gradino, ecc.). I programmi possono essere memorizzati nello scanner per funzionamento SMART autonomo e output diretto verso PLC o bus di campo.

Prontezza industriale e opzioni
La serie 8x00 è progettata per ambienti industriali e offre opzioni di raffreddamento per temperature ambiente elevate (dissipatore passivo, raffreddamento attivo con ventola, soluzioni personalizzate). Molteplici interfacce industriali semplificano l’integrazione nei sistemi di automazione.

Applicazioni

• Automazione della saldatura: controllo gap e ispezione delle cuciture
• Produzione di batterie: allineamento celle e controllo quota
• Monitoraggio assemblaggi: ispezione dei cordoni adesivi e controlli dimensionali
• Produzione elettronica: ispezione montaggio PCB e monitoraggio di processo

Specifiche tecniche

• Serie / modelli: scanCONTROL 8x00 (es. 8500 / 8200)
• Punti per profilo: 4.224
• Velocità di misura massima: fino a 25.000.000 punti/sec
• Risoluzione: profili di classe 4K
• Tecnologia laser: Green Laser (lunghezza d’onda ottimizzata per basso rumore)
• Elaborazione integrata: SMART 3D nello scanner (nessun controller esterno)
• Interfacce / protocolli: PROFINET, EtherCAT, Ethernet/IP; Ethernet nativo (UDP / Modbus TCP)
• Output 3D: nuvole di punti calibrate (Valid3D) via GigE Vision / GenICam
• Programmi di misura: >80 programmi 2D/3D integrati; memorizzabili nello scanner
• Opzioni: raffreddamento passivo/attivo/personalizzato per alte temperature ambiente
• Uso tipico: integrazione statica, montaggio robotico, controllo inline
