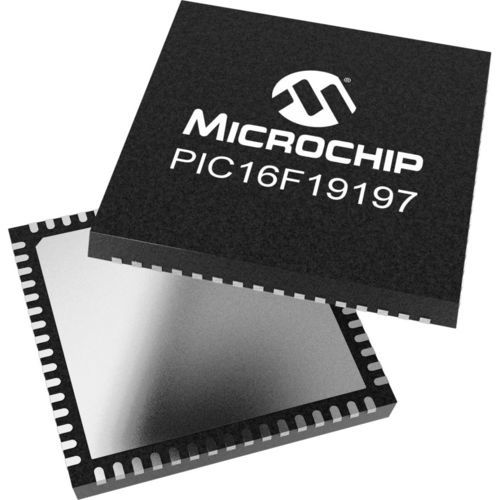

Microcontrollore 12 bits PIC16F19197

di uso generaledi bassa potenzatattile capacitivo

I microcontrollori PIC16(L)F19197 offrono un'unità LCD a bassissimo consumo (XLP) abbinata a periferiche indipendenti dal core e all'analogico intelligente. Sono particolarmente adatti per applicazioni LCD alimentate a batteria grazie alla pompa di carica integrata, all'unità I/O ad alta corrente per la retroilluminazione e al backup a batteria dell'orologio/calendario in tempo reale (RTCC). La sintonizzazione attiva del clock dell'HFINTOSC fornisce una sorgente di clock estremamente accurata in base alla tensione e alla temperatura. La famiglia dispone anche di un nuovo ADC2 a 12 bit che automatizza le tecniche di divisione capacitiva della tensione (CVD) per il rilevamento avanzato del tocco, la media, il filtraggio, il sovracampionamento e il confronto automatico delle soglie. Altre novità sono le modalità IDLE e DOZE a basso consumo, la Device Information Area (DIA) e la Memory Access Partition (MAP). Questo prodotto a basso consumo sarà offerto a 64 pin per supportare i clienti in varie applicazioni LCD e di uso generale. Caratteristiche del prodotto 56KB di memoria flash 256b DataEE 4096 RAM Fino a 360 segmenti LCD Pompa di carica LCD Generatore di bias Sintonizzazione attiva del clock di HFINTOSC su tensione e temperatura 59 pin di I/O aDC2 a 12 bit, 45 canali dAC a 5 bit 2 comparatori (1 a bassa potenza, 1 ad alta velocità) 2 timer a 8 bit con HLT 2 timer a 16 bit Timer Watchdog a finestra 2x CCP 2x PWM a 10 bit 1x Generatore di forme d'onda complementari (CWG) 4x Cella logica configurabile (CLC) Rilevamento incrociato dello zero (ZCD) Sensore di temperatura Protezione da scrittura Partizione personalizzata 2x EUSART 1 I2C 1 SPI Selezione pin periferica Disabilitazione modulo periferico Parametrizzazione Dimensione della memoria di programma (KB) - 56 RAM - 4096 EEPROM dati (byte) - 256 Numero di pin - 64 Tensione di funzionamento massima (V) - 5,5
