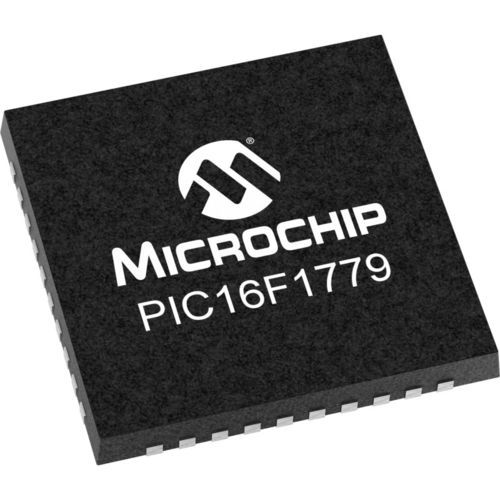

Microcontrollore 8 bit PIC16F1779

di uso generaledi bassa potenzaanalogico

I microcontrollori PIC16(L)F177X presentano un elevato livello di integrazione di periferiche analogiche e digitali intelligenti per un'ampia gamma di applicazioni, come l'illuminazione, gli alimentatori, la ricarica delle batterie, il controllo dei motori e altre applicazioni generiche. Questi dispositivi offrono amplificatori operazionali multipli, DAC a 5/10 bit, comparatori ad alta velocità, ADC a 10 bit, PWM a 10/16 bit, generatore di rampe programmabili (PRG) e altre periferiche che possono essere collegate internamente per creare sistemi ad anello chiuso senza utilizzare pin o area del PCB. I PWM a 10 e 16 bit, il modulatore di segnale digitale (DSM) e l'amplificatore operazionale con uscita a tre stati possono essere utilizzati insieme per creare un motore di oscuramento dei LED. La funzionalità Peripheral Pin Select (PPS) offre flessibilità, semplifica il layout della scheda e l'utilizzo delle periferiche, consentendo la mappatura dei pin delle periferiche digitali a qualsiasi I/O. Caratteristiche del prodotto Core di fascia media potenziato con 49 istruzioni e 16 livelli di stack Memoria di programma Flash con capacità di auto-lettura/scrittura 128 byte di memoria dati non volatile, High-Endurance Flash (HEF) Velocità di clock interno da 32MHz a 31kHz 4 amplificatori operazionali 4 DAC a 10 bit 4 DAC a 5 bit 8x Comparatori ad alta velocità aDC a 10 bit con 28 canali Rilevamento incrociato dello zero (ZCD) 4x Generatore di rampa programmabile (PRG) 4 PWM a 10 bit 4 PWM a 16 bit 2 I/O da 100 mA 4x Cattura, confronto, PWM (CCP) 4x Generatore di uscite complementari (COG) 4x Controllore logico configurabile (CLC) EUSART I2C/SPI Selezione pin periferica (PPS) 5x Timer a 8 bit (TMR0/2/4/6/8) 3 timer a 16 bit (TMR1/3/5) Timer watchdog esteso (WDT) Reset avanzato all'accensione/spegnimento Reset Brown-Out a basso consumo (LPBOR) Reset Brown-Out programmabile (BOR) Programmazione seriale in circuito (ICSP) Parametrizzazione Dimensione della memoria di programma (KB) - 28 RAM - 2048
