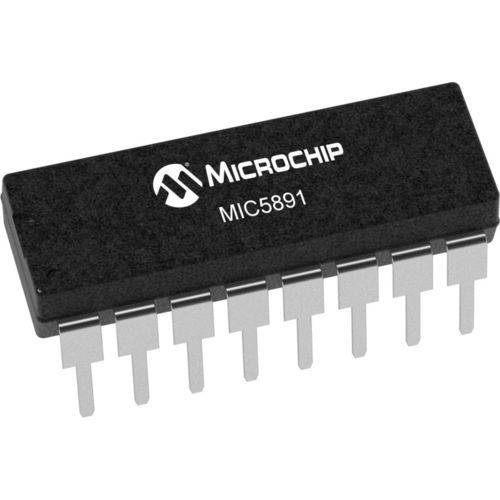

Microchip driver MIC5891

potenzarilevatore di tensione CMOS

Il driver latched MIC5891 è un circuito integrato ad alta tensione e ad alta corrente composto da otto latch di dati CMOS, da un circuito di controllo CMOS per lo STROBE comune e l'OUTPUT ENABLE e da driver a transistor Darlington bipolari per ciascun latch. La costruzione bipolare/MOS fornisce latches a bassissimo consumo con la massima flessibilità di interfaccia. L'MIC5891 funziona tipicamente a 5MHz con un'alimentazione logica di 5V. Gli ingressi CMOS sono compatibili con i livelli logici standard CMOS, PMOS e NMOS. È possibile utilizzare circuiti TTL con resistenze di pull-up appropriate per garantire un ingresso logicamente alto. Un'uscita dati seriale CMOS consente di collegare in cascata driver aggiuntivi quando sono necessari più di 8 bit. L'MIC5891 dispone di uscite a emettitore aperto con diodi di soppressione per la protezione dai transitori di carico induttivo. I transistor di uscita sono in grado di erogare 500 mA e di sostenere almeno 35 V nello stato di accensione. Il funzionamento simultaneo di tutti i driver alla massima corrente nominale richiede una riduzione del ciclo di funzionamento a causa delle limitazioni di potenza del contenitore. Le uscite possono essere messe in parallelo per ottenere una maggiore capacità di corrente di carico. L'MIC5891 è disponibile in un contenitore DIP di plastica a 16 pin (N) e in un contenitore SOIC largo a 16 pin (WM). Caratteristiche del prodotto Uscite ad alta tensione e ad alta corrente Diodi di protezione dai transitori di uscita velocità di ingresso dati tipica di 5 MHz Lattine CMOS a basso consumo Parametrizzazione Tipo - Sorgente Canali di uscita - 8 Vout operativo (V) - transitorio - 50 Vout operativo (V) - Sostenuto - 35 Iout (mA) per canale - -500 Struttura di uscita - Emettitore aperto Darlington Struttura di ingresso - Seriale
