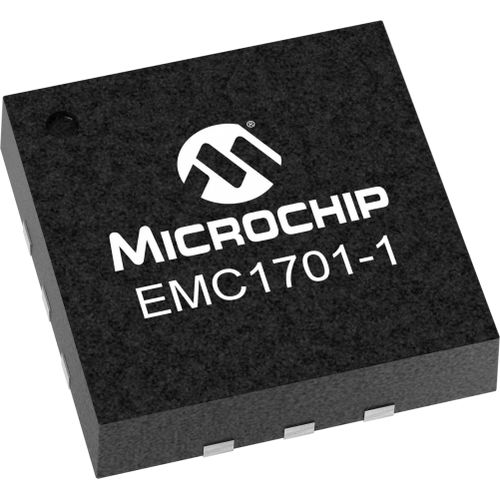

Circuito integrato convertitore di potenza EMC1701-1

programmabiledi campionamento

L'EMC1701 è un dispositivo combinato di rilevamento della corrente high-side con misurazione di precisione della temperatura. Misura la tensione sviluppata attraverso un resistore di rilevamento esterno per rappresentare la corrente high-side di una batteria o di un regolatore di tensione. L'EMC1701 misura anche la tensione del bus e utilizza questi valori misurati per presentare un calcolo della potenza proporzionale. L'EMC1701 contiene un circuito di rilevamento dei picchi bidirezionale per segnalare i picchi di corrente istantanei con durata e soglia di grandezza programmabili. Infine, l'EMC1701 include un canale interno per la misurazione della temperatura ambiente. Sia il rilevamento della corrente che il monitoraggio della temperatura includono due livelli di protezione: uno che può essere mascherato e causa l'asserzione del pin ALERT#, e l'altro che non può essere mascherato e causa l'asserzione del pin THERM#. Caratteristiche del prodotto Misura della corrente bidirezionale Misura la tensione del bus precisione di misura dell'1% della corrente Integrato su 82ms a 2,6sec con risoluzione a 11 bit campo di tensione del bus da 3 V a 24 V Calcola la potenza proporzionale Controlli software per programmare la durata del tempo e la soglia di magnitudo Alimentazione tramite bus o separatamente per il funzionamento a bassa tensione Ampio intervallo di temperatura di funzionamento: da -40°C a +85°C precisione di ±1°C (-5°C < TA < 85°C) Uscite ALERT# e THERM# per la segnalazione di temperatura, tensione e limite di sovracorrente Indirizzo SMBus selezionabile tramite pin Lettura e scrittura del blocco Disponibile in un contenitore QFN a 12 pin da 4 mm x 4 mm conforme a RoHS (EMC1701-1) Disponibile in un contenitore MSOP a 10 pin conforme alla normativa RoHS (EMC1701-2) Notebook e computer desktop Sistemi di gestione dell'alimentazione Applicazioni embedded
