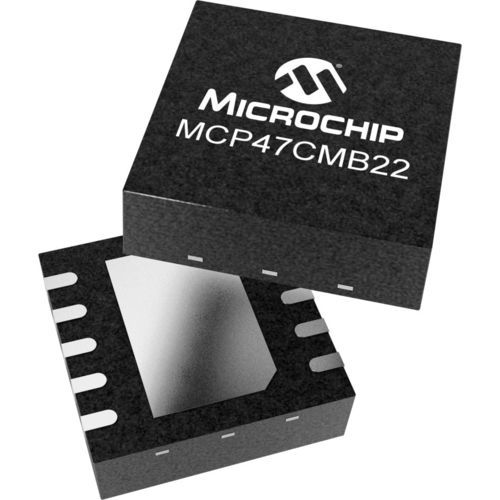

Convertitore digitale-analogico MCP47CMB22

di potenzaserieindustriale

L'MCP47CMB22 è un convertitore digitale-analogico (DAC) a doppio canale, a 12 bit, con uscita in tensione tamponata, dotato di memoria MTP e interfaccia seriale compatibile con I²C. Questo dispositivo offre quattro diverse opzioni di riferimento di tensione: VDD del dispositivo, VREF esterno (con o senza buffer) e bandgap interno. Offre una non linearità integrale (INL) di 1 LSB con un basso consumo energetico e un tempo di assestamento rapido di 16 µs. Questo dispositivo dispone di una memoria MTP integrata che può essere scritta fino a 32 volte, per ciascun registro specifico. È adatto per applicazioni consumer e industriali, come la regolazione del set point o dell'offset, le calibrazioni dei sensori, le applicazioni di controllo dei motori e altro ancora. Caratteristiche del prodotto risoluzione a 12 bit Interfaccia I²C Intervallo di tensione operativa: da 2,7 V a 5,5 V specifiche di non linearità integrale (INL) di 1 LSB Tempo di assestamento rapido: 16 µs (tipico) Dimensione della memoria non volatile (MTP): 32 posizioni Protezione da accensione/ripristino (POR/BOR) Opzioni di riferimento di tensione del DAC: VDD del dispositivo, VREF esterno (bufferizzato o non bufferizzato), Band gap interno (1,227 V tipico) Tipi di pacchetti: QFN a 16 conduttori 3 x 3, MSOP a 10 conduttori, DFN a 10 conduttori 3 x 3 Temperatura: da -40°C a +125°C Parametri Risoluzione - 12 Numero di canali di ingresso - 2 Interfaccia - I²C INL Max LSB - 1 Tempo di assestamento dell'uscita (μs) - 16 Tipo di memoria - Non volatile
