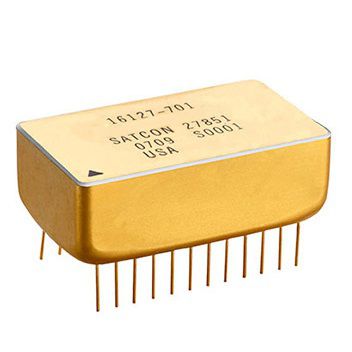

Oscillatore TCXO 9960

elettronicoad inserimentoa bassa rumorosità di fase

La serie 9960 di Microsemi di TCXO utilizza design collaudato e costruzione ibrida per ridurre al minimo la variazione di frequenza sulla temperatura in applicazioni spaziali che richiedono dimensioni, peso e potenza minimi. Il TCXO 9960 ibrido qualificato per lo spazio è la soluzione ideale per le applicazioni spaziali che richiedono un riferimento di frequenza ad alte prestazioni in un piccolo pacchetto. L'unità è in grado di funzionare a frequenza fissa o a tensione controllata. Correzione della temperatura incorporata per migliorare le prestazioni La serie 9960 utilizza cristalli AT-cut con 3° o 5° overtone in configurazione Colpitts con circuito di moltiplicazione opzionale e stadi di amplificazione o driver di uscita. I cristalli di precisione sono contenuti all'interno di confezioni ermetiche o sigillate sotto vuoto alloggiate all'interno della confezione del circuito ibrido, in modo da ridurre al minimo la deriva della frequenza di fine vita possibile. La compensazione si ottiene attraverso la caratterizzazione dei singoli cristalli in temperatura e l'incorporazione di componenti specifici per compensare l'effetto delle variazioni di temperatura. Produzione di Spec Mil I progetti della serie 9960 si basano sui 35 anni di tradizione Microsemi di tecniche di progettazione e produzione comprovata per l'affidabilità in numerose applicazioni spaziali. Sono prodotti in un impianto MIL-PRF-38534 di classe K in una camera bianca di classe 100.000 che garantisce la massima affidabilità. Caratteristiche principali Stabilità della temperatura migliore di ±1 ppm Frequenza di uscita da 10 MHz a 225 MHz Certificato MIL-PRF-38534 Classe H o K Scegliere tra frequenza fissa o a tensione controllata Basso invecchiamento e rumore di fase Indurito alle radiazioni Robusta dal punto di vista ambientale
